双控开关的接线方法图解

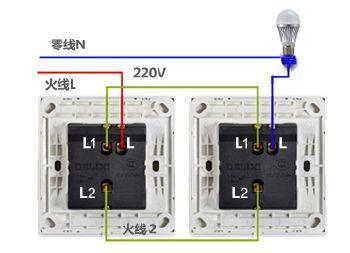

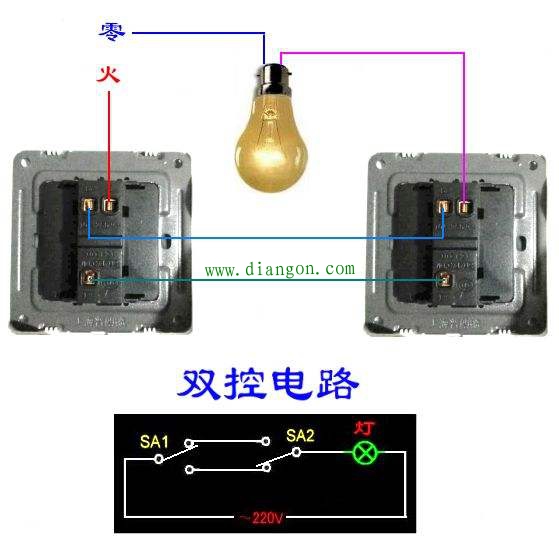

双控开关就是一个开关同时带常开、常闭两个触点 L L1 L2（即为一对）。通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具或电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

如果是采取传统的开关的话，想要把灯关上，就要跑下楼去关，采用双控开关，就可以避免这个麻烦。另外双控开关还用于控制应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关控制一个灯具。

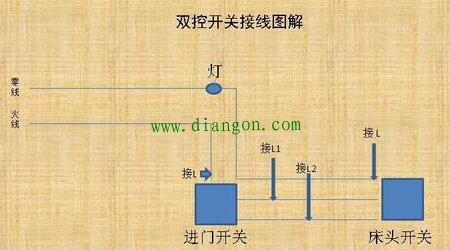

下面是以卧室的布置制的图 （其它的也是同样的）
