OUT/OUTNOT的梯形图符号_欧姆龙plc取和输出指令的简单使用例子

OUT指令将逻辑运算处理结果写入指定的位存储器；OUTNOT指令将逻辑运算处理结果取反后写入指定的位存储器。输出指令不能直接与左母线相连，其梯形图符号如图1所示。

OUT、OUTNOT指令以位为单位操作，操作数N的范围是CIO、WR、HR、AR(448.00～959.15)和TR等。图2是取指令和输出指令的简单使用示例。

图1 OUT/OUTNOT的梯形图符号

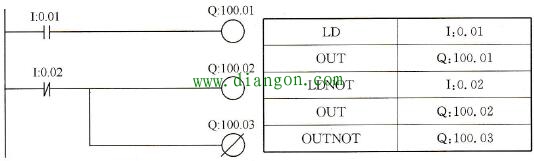

图2 取和输出指令的简单使用例子
