过电流、欠电流继电器的图形符号

根据线圈中电流的大小而接通和断开电路的继电器称为电流继电器。使用时电流继电器的线圈与负载串联，其线圈的匝数少而线径粗。常用的有欠电流继电器和过电流继电器两种。

欠电流继电器：电路正常工作时，欠电流继电器吸合，当电路电流减小到某一整定值以下时(10％～20％IN)，欠电流继电器释放 ，对电路实现欠电流保护。

过电流继电器：电路正常工作时， 过电流继电器不动作，当电路电流超过某一整定值时(一般为110％～400％IN)，过电流继电器吸合，对电路实现过电流保护。

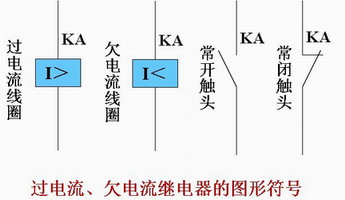

图 过电流、欠电流继电器的图形符号
