电路图中电源线与地线的表示方法

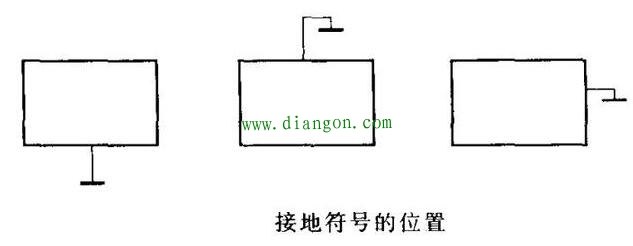

一般情况下接地符号是向下引出的，但有时出于绘图布局上的需要，接地符号也可以向上、向左或向右引出，如下图所示。

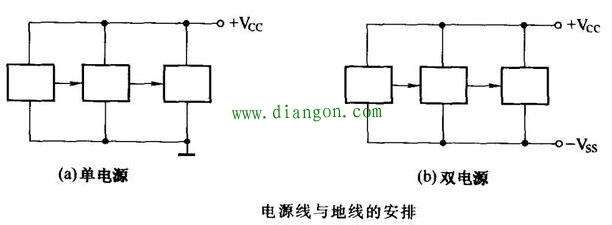

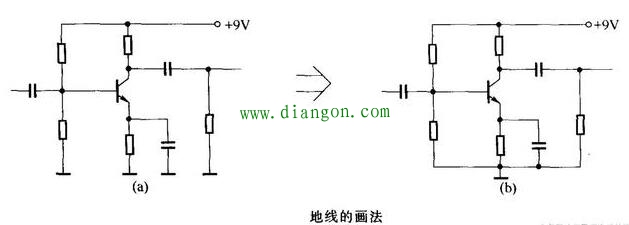

在较复杂的电路图中往往不将所有地线连在一起，而代之以一个个孤立的接地符号，如下图a）所示，应理解为所有地线符号是连接在一起的，如下图b）所示。有些电路图中的电源线也采用这种分散表示的画法，应理解为所有标示相同（例如都是 5V）的电源线是连接在一起的。

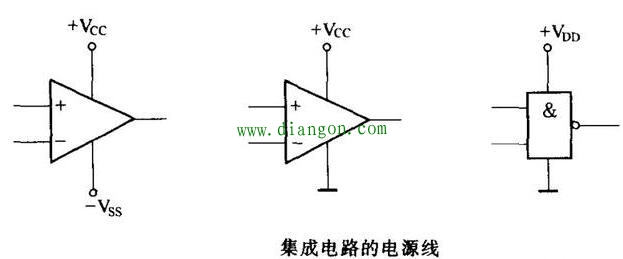

通常电路图中不画出集成运放以及数字集成电路的电源引线，因为这不影响分析电路功能，但分析电源电路和实际制作时不能忘记其电源引线。如下图所示。
