使用SET和RSET指令的PLC梯形图

置位指令SET和复位指令RSET具有和保持指令相同的功能，可以取代KEEP指令。当SET指令的执行条件为ON时，SET指令置操作数为ON；当RSET指令的执行条件为ON时，RSET指令置操作数为OFF。SET和RSET指令不受联锁和跳转指令的影响。使用SET和RSET指令的梯形图的例子如图所示。

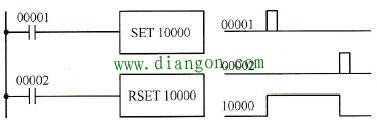

图 具有SET和RSET指令的梯形图

SET和RSET指令连用可以构成置位优先或复位优先的RS触发器。例如，图所示的梯形图程序就是复位优先的RS触发器。图所示的梯形图也可以用SET和RSET指令来实现。

该指令的操作数是IR、AR、HR、LR区域中位地址。

图中，当条件IR00001为ON时，SET指令置IR10000为ON，而当条件IR00002为ON时，置IR10000为OFF。

梯形图转换成的助记符程序见表。

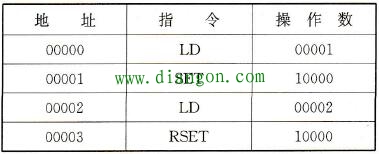

表 图所示梯形图转换成的助记符程序
