用户在编写程序时，变量的格式必须与指令的数据类型相匹配。S7系列plc的数据类型主要分为基本数据类型、复合数据类型和参数类型，对于S7 - 1500 PLC，还包括系统数据类型和硬件数据类型。

基本数据类型的操作数通常是32位以内的数据。基本数据类型分为位数据类型、数学数据类型、字符数据类型、定时器数据类型以及日期和时间数据类型。在日期和时间数据类型中，存在超过32位的数据类型；对于S7 - 1500 PLC而言，还增加了许多超过32位的此类数据类型。为方便比较学习，故一并放在基本数据类型中进行介绍。

位数据类型主要有布尔型( Bool)、字节型(Byte)、字型(Word)和双字型( DWord)，对于S7 -1500 PLC，还支持长字型(LWord)，而S7 - 300/400 PLC仅支持前4种。

在位数据类型中，只表示存储器中各位的状态是0 (FALSE)还是1(TURE)。其长度可以是一位( Bit)、一个字节（Byte，8位）、一个字（Word，16位）、一个双字(Double Word，32位)或一个长字（Long Word，64位），分别对应Bool、Byte、Word、DWord和LWord类型。位数据类型通常用二进制或十六进制格式赋值，如2# 01010101、16# 283C等。需注意的是，一位布尔型数据类型不能直接赋常数值。

位数据类型的常数表示需要在数据之前根据存储单元长度( Byte、Word、DWord、LWord)加上B#、W#、DW#或LW#（Bool型除外），所能表示的数据范围见表1。

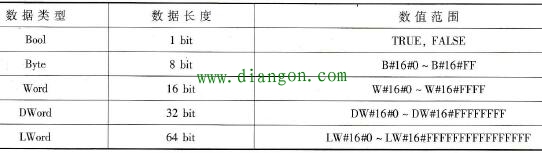

表1 位数据类型的数据表示范围

西门子S7-1500 PLC的基本数据类型

对于S7 - 1500 PLC，数学数据类型主要有整数类型和实数类型（浮点数类型）。

整数类型又分为有符号整数类型和无符号整数类型。有符号整数类型包括短整数型( SInt)、整数型(Int)、双整数型(DInt)和长整数型(Llnt)；无符号整数类型包括无符号短整数型( USInt)、无符号整数型(UInt)、无符号双整数型(UDInt)和无符号长整数型( ULInt)。对于S7 - 300/400 PLC，仅支持整数型Int和双整数型DInt。

短整数型、整数型、双整数型和长整数型数据为有符号整数，分别为8位、16位、32位和64位，在存储器中用二进制补码表示，最高位为符号位（0表示正数、1表示负数），其余各位为数值位。而无符号短整数型、无符号整数型、无符号双整数型和无符号长整数型数据均为无符号整数，每一位均为有效数值。

实数类型具体包括实数型( Real)和长实数型(LReal)，均为有符号的浮点数，分别占用32位和64位，最高位为符号位（0表示正数、1表示负数），接下来的8位（或11位）为指数位，剩余位为尾数位，共同构成实数数值。实数的特点是利用有限的32位或64位可以表示一个很大的数，也可以表示一个很小的数。对于S7 - 300/400 PLC，仅支持实数型Real。

原有的字符数据类型( Char)长度为8 bit，操作数在存储器中占一个字节，以ASCII码格式存储单个字符。常量表示时使用单引号，例如常量字符A表示为‘A’或CHAR#′A′。表2列出了Char数据类型的属性。

表2 Char数据类型的属性

长度/bit
