楼宇对讲系统图接线说明

非可视直按门口机
供来访者操作使用，呼叫住户，并与之通话，主机采用新款不锈钢豪华门口机，提示明了，操作方便，直按主机在单元入口处安装。
层间分配器
层间分配器用在每一层楼，起到系统解码、系统隔离等作用，保证系统正常工作。每个层间分配器可接2-3个住户。层间分配器在每一层的弱电竖井内挂墙安装，安装高度以距地1.4—1.5米为宜。
室内主机
用于与来访者通话，按键可遥控开启盗门。

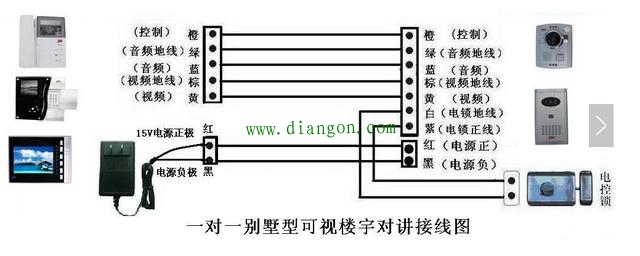

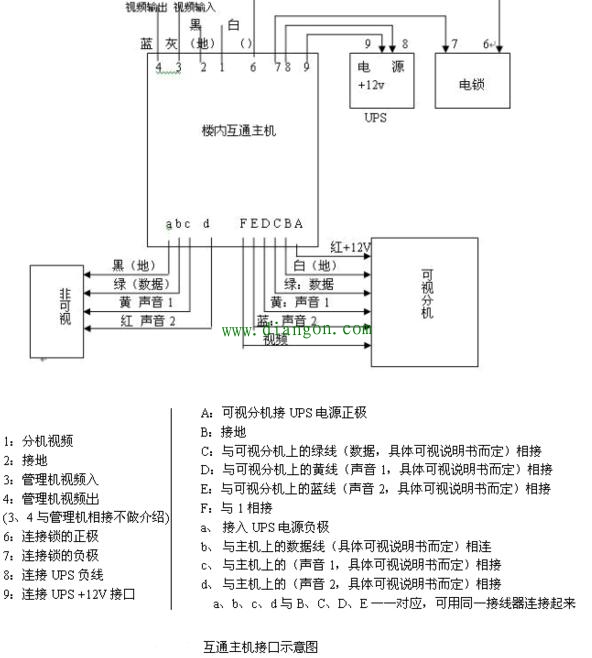

楼宇对讲系统图接线说明：

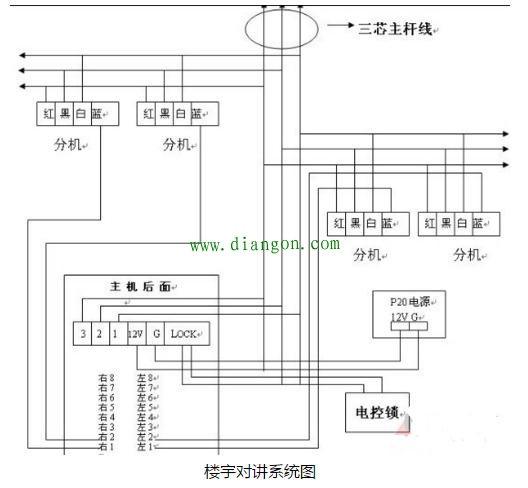

1．系统接线方式：3芯主杆线 1条呼叫线3、2、1线为系统主杆线，与每台分机内表示红、黑、白字符位置相接，蓝线为分机呼叫线，将按键位置相对的房号呼叫线接到该户分机即可。
2．如果主机喇叭声音太大或太小，可以调节主板上的VR2立式电位器来达到所需要的要求。
