CPU不同进制数的表示方法

二进制数的1位( bit)只能取0和1这两个不同的值，可以用它们来表示开关量（或称数字量）的两种不同的状态，例如触点的断开和接通，线圈的通电和断电等。如果该位为1，表示梯形图中对应的位编程元件（例如M和Q）的线圈“通电”，其常开触点接通，常闭触点断开，以后称该编程元件为1状态，或称该编程元件ON（接通）。如果该位为0，对应的编程元件的线圈和触点的状态与上述的相反，称该编程元件为0状态，或称该编程元件OFF（断开）。

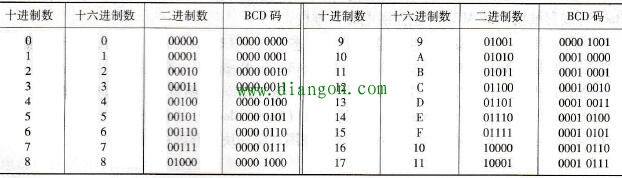

表1 不同进制的数的表示方法

计算机和plc用多位二进制数来表示数字，二进制数遵循逢2进1的运算规则，从右往左的第n位（最低位为第0位）的权值为2ⁿ。二进制数2#1011对应的十进制数可以用下式计算：1×2³ 0×2² 1×2¹ 1×2⁰=8 2 1=11。表给出了不同进制的数的表示方法。
