三菱plc脉冲输出指令的使用方法图解

PLS（上升沿微分指令）：在输入信号上升沿产生一个扫描周期的脉冲输出，专用于操作元件的短时间脉冲输出。

PLF（下降沿微分指令）：在输入信号下降沿产生一个扫描周期的脉冲输出，控制线路由闭合到断开。

PLS、PLF指令的使用说明：

Ø PLS、PLF指令的目标元件为Y和M；

Ø 使用PLS时，仅在驱动输入为ON后的一个扫描周期内目标元件ON。

M0仅在X0的常开触点由断到通时的一个扫描周期内为ON；使用PLF指令时只是利用输入信号的下降沿驱动，其它与PLS相同。

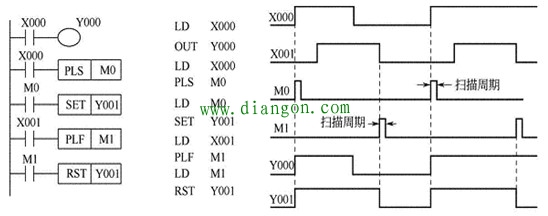

图 脉冲输出指令的使用
