三菱FX2N-2AD两通道模拟量输入模块

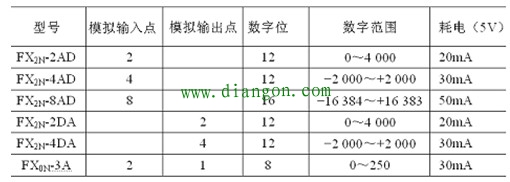

表1 常用模拟量扩展模块规格

FX2N-2AD型模拟输入模块用于将2点模拟输入（电压输入和电流输入）转换成12位的数字值，并将这个值输入到plc中。

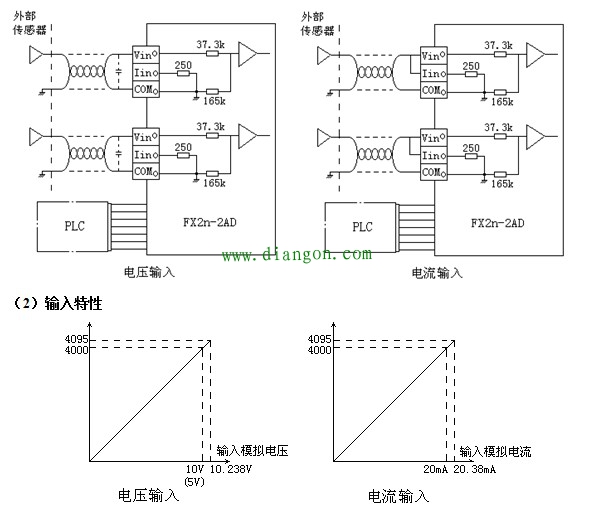

（1）模块连接

根据接线方法，模拟输入可在电压输入或电流输入中进行选择。FX2N-2AD不能将一个通道作为模拟电压输入而另一个作为电流输入，应为两个通道使用相同的偏值量和增益值。对于电流输入，请短路VIN和IIN，如下图所示。

模块的转换位数为12位，对应的最大数字量输出为4095，但在实际使用时，为了计算方便，通常情况下都将最大模拟量输入（DC10V/5V或20mA）所对应的数字量输出设定为4000。

例如：当模拟范围为0~10V，而使用的数字范围为0~4000时，数字值为40等于100mV的模拟输入（40×10V/4000数字点）。

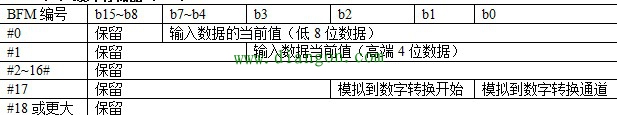

（3）缓冲存储器（BFM）

①BFM#0的低8位b7～b0存储A/D通道输入数据的当前值的低8位数据。

② BFM#1的低4位b3～b0存储A/D通道输入数据的当前值的高4位数据

③ BFM#17：b0来指定模拟到数字转换的通道。b0=0为CH1，b0=1为CH2

（4）编程与控制

①用TO指令，在模块的缓冲存储器中写入A/D转换控制指令：指定要转换的通道，启动模块的A/D转换，转换结果将存储于BFM中。

②用FROM 把BFM的数据读入PLC中。

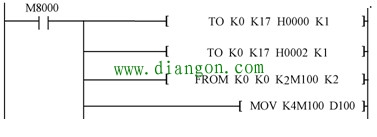

例1：设某系统的控制要求为：系统上电将模拟量输入1进行A/D转换，并且将转换结果读入到PLC的数据寄存器D100
