电气接线图讲解

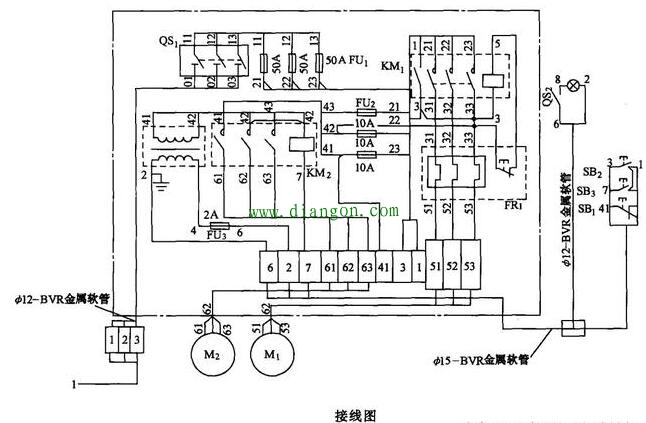

先看主电路，再看控制电路。看接线图要根据端子标志、回路标号，从电源端顺序查下去，搞清楚电路的走向和电路的连接方法，及搞清楚每个元器件是如何通过连线构成闭合回路的。
看接线图时也应先看主电路，再看控制电路。看主电路时，应从电源输入端开始，顺次经过控制元器件、保护元器件到用电设备，这点与看电路原理图时有所不同。
看控制电路时，要从电源的引入端，经控制元器件到构成回路，最后回到电源的另一端，应按照元器件的顺序对每个回路进行分析。接线图中的回路标号（线号）是电气元件间导线连接的标记，标号相同的导线原则上都可以接在一起。由于接线图多采用单线表示，因此对导线走向应加以辨别。此外，还要搞清端子板内外电路的连线，内外电路中标号相同的导线要接在端子排的同号接点上。
总之，电路原理图是电路图的核心，对一些小型设备，电路比较简单，看图相对容易，但对一些大型设备，由于电路比较复杂，看图难度较大。不论怎样，都应按照由简到繁、由易到难、由粗到细的步骤分布看图，直到完全搞清楚位置。
