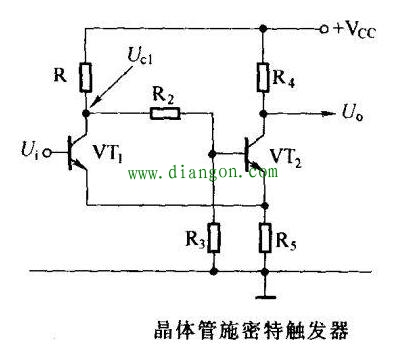

晶体管施密特触发器电路原理图解

1、触发器的第一稳定状态

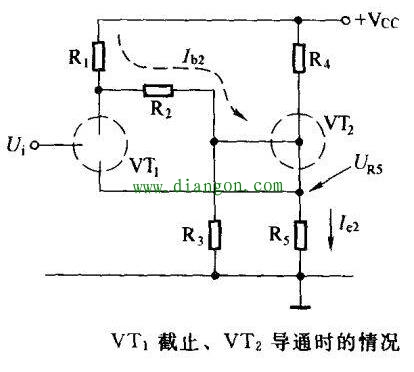

没有输入信号时，晶体管VT1因无基极偏置电流而截至。电源 VCC经R1，R2微晶体管VT2提供基极偏置电流，VT2导通，其发射极电流在发射极电阻R5上产生压降，正是这个电压使得VT1的发射结处于反相偏置状态，进一步保证了电路处于稳定的VT1截止，VT2导通的状态。如下图所示。

2、翻转为第二稳定状态

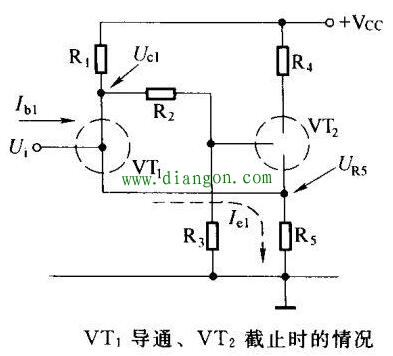

当输入信号Ui加至施密特触发器输入端，并且Ui大于UT 时，电路翻转为第二稳定状态，VT1 导通，其集电极电压=0，使得VT2因失去基极偏流而截至。同时，VT1发射极电流在发射极电阻R5上产生的压降使得VT2的发射结处于反向偏置状态，进一步保证了电路处于稳定的VT1导通，VT2截止的状态，如下图所示。

3、触发器的再次翻转

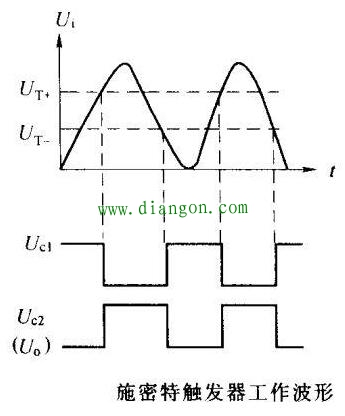

当输入信号经过峰值后下降时，电路并不翻转，只有当继续下降至反向阈值电压时，电路才再次发生反转回到第一稳定状态，即VT1截止，VT2导通的状态。这是因为VT1的集电极回路接有R2，R3分流支路，使得VT1导通时的发射极电流小于VT2导通时的发射极电流的缘故。下图所示为施密特触发器波形图。
