断电延时继电器工作原理图解

断电延时时间继电器的触点，是在继电器通电工作后触点动作，继电器断电后，延时时间到达预置设定的时间触点恢复原始状态。
通电延时时间继电器的触点，在继电器通电工作后，延时时间到达设定的时间触点动作。继电器断电后触点恢复原始状态。

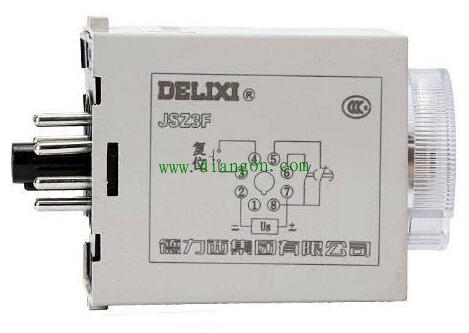

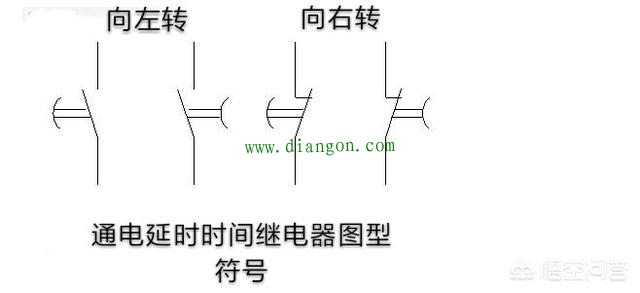

　　国内生产延时继电器厂家及型号太多，大家在购买和使用阅读电路图纸过程中，怎样看一个继电器是断电延时还是得电延时继电器呢?下面给大家介绍一种看继电器外壳印制的电器符号来判别。 在电路图中或实物图上如何辨识时间，主要看图形符号中圆弧的画法。 大家先看通电延时时间继电器的触点的图形符号：

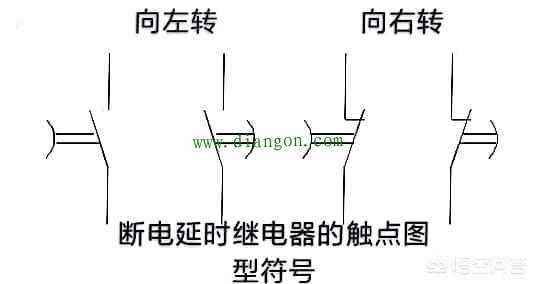

通电延时时间继电器的触点看圆弧，圆弧向圆心方向移动，带动触点延时动作。 再看断电延时时间继电器的触点的图形符号：

　　断电延时时间继电器的触点也是看圆弧，通电后触点动作。断电后，圆弧向圆心方向移动，带动触点延时复位。
其实在继电器中，有些时间继电器还带有瞬时动作触点，这些触点跟常用继电器触点一样，功能都差不多的通电动作，断电恢复原始状态。 所用各种型号延时继电器可分为直流DC（12V 24V 110Ⅴ等等），交流AC（24V 36V 110Ⅴ 220V 380V）二者都是根据客户需要而制作，在使用时千万注意，二者的工作电压都有等级排序的。

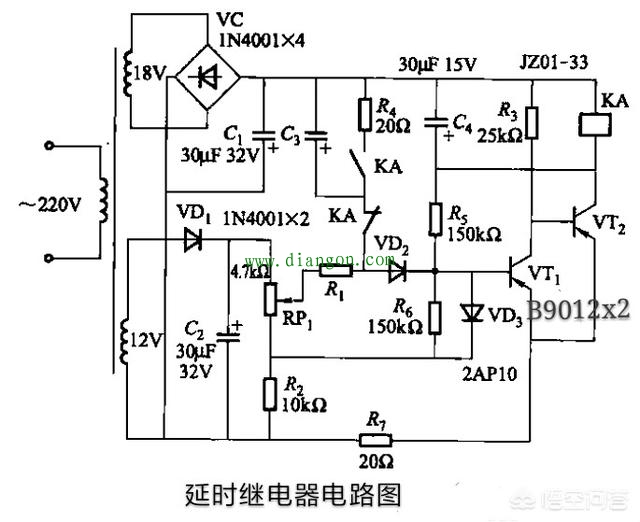

下面简单介绍一下用分离电子元器件组成的延时继电器的工作原理。

它工作使用一微型变压器降压，初级输入电源为AC交流220Ⅴ，次级有二组电源AC18Ⅴ AC12Ⅴ，AC18V经桥式整流二极管（1N4001×4），C1（30uf/32V）滤波后，为kA微型继电器、复合三极管ⅤT1 ⅤT2（9012）提供直流DC工作电源。 另一组AC交流12Ⅴ电经vD1半波整流，C2电解电容滤波，供给调整充电时间专用可变电位器RP1，C3为一独石电容，其工作特性较好而用于延时充放电电路中。图中有JZ01一33继电器的kA常开和一组kA常闭触头，它们在电路中主要作用就是上面给大家说的，通电、断电延时继电器在完成预置时间后恢复原始状态，进行下一步工作做好准备。
上图对初学者有较好帮助，如今分立元件都用集成电路块了，它只是功能与时间精度高一些，其中工作原理完全一样。
