施工现场的供电系统 TN-S、即表示为三相五线制供电系统。因此、我们在使用中必須按要求采用五芯电缆。并正确区分电缆导线中的火线(包括ABC三相电的相序)、零线、保护零线，以防误操作、引起安全事故，根据相关规定、导线的颜色标示意义如下：L1(使用黄色线、为A相）、L2（使用绿色线、为B相）、L3（使用红色、为C相）相序的颜色；N为工作零线(使用淡蓝色；pE为保护零线(一般就是绿/黄色的双色线)。 总之，施工现场临时用电环境相当复杂，为了保证人身与设备安全、要严格按照规定要求，采用一个电源、使用TN-S三项五线制供电系统，并做到三级配电、两级保护，采用“一机、一闸、一漏、一箱”的规范要求，保证工地的用电安全。TN—S系统配电即是三相五线配电，详述如下；

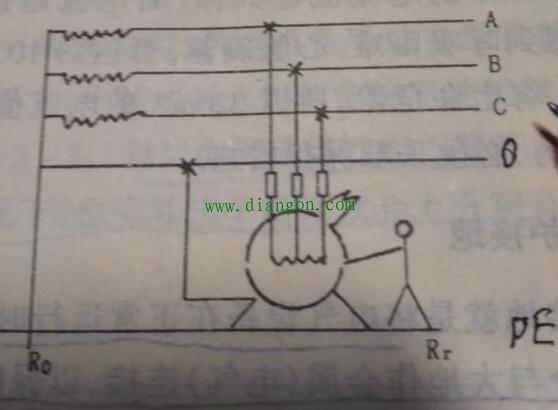

TN—S系统配电是指；配电变压器低压侧三相绕组的中性点直接接地并引出一根工作零线、一根保护零线的三相五线配电。
TN—S系统配电一般都是专用配电变压器用户或大负载容量的专线用户（如大负载容量的建筑工地），该系统配电一般都是在供配电始端装设三极四线漏电断路器进行初级线路及用电保护（註；其工作零线不得装设开关及熔断器、工作零线只是从漏电断路器的零序互感器穿过，工作零线穿过漏电断路零序互感器后不得再重复接地。）。其保护零线并要求在供配电线路沿线进行重复可靠接地。
TN—C系统配电是指；配电变压器低压侧三相绕组的中性点直接接地并引出一根配电零线的三相四线供配电。
TN—C系统配电一般都是公用配电变压器的小负载容量的用户。为了供配电的可靠性，在配电始端一般都是装设断路器对线路保护而不装设漏电断路器。所以其配电零线在沿供配电线路及其分支的单相220V线路进行密集可靠的重复接地。
为了上述TN—C系统配电的各小用户配用电安全；供配方要求各小用户在计量装置前在供配电的零线分接一根合乎用户内负载容量的保护零线进户作为用户内配电的保护零线（用黄绿双色线布设）。还要求用户内装设合适的漏电断路器对导线及用电进行保护。有条件的用户最好是在配电零线分接处进行可靠的重复接地。这样的用户配电方式就是；TN—C—S系统配电。
|
