史上最全:电线(导线)连接方法图文讲解

电线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行，下面就由电工学习网小编跟大家分享史上最全“电线(导线)连接方法”。
电线(导线)连接基本常识
导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
L表示相线（俗称火线），N表示中性线（通称零线）。根据规定，相线选用红、黄、绿三种颜色的导线，中性线选用蓝颜色的导线。 以插座面对自己，右侧的插孔为相线（火线），左侧的插孔为零线。三孔插座最上端的为电器保护接地线（俗称地线，采用黄、绿相间色标示）。
室内装修的电路安装规定是: 左零右火中间地(插座上).(面对着自己,插头上正相反). 用字母表示是 L--- 火线, N---零线. 接地符号. 用颜色表示是红---火线, 兰---零线, 黄绿双色线---接地.
在用电过程中，人们虽注意到电源线材料截面积的大小对电气的安全使用有影响，但往往对接头使用绝缘胶布不够重视。现在电源线路走线越来越复杂，走木地板下、墙中、隔板中及潮湿的地下或水中的均有，如果绝缘胶布使用不当，会产生漏电，危及人身安全或者引起火灾。那么，如何正确使用绝缘胶布呢？

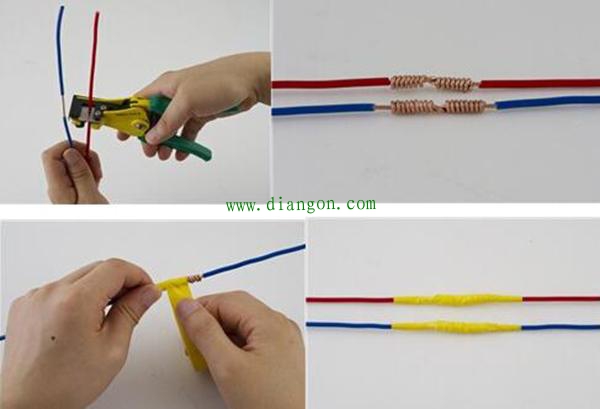

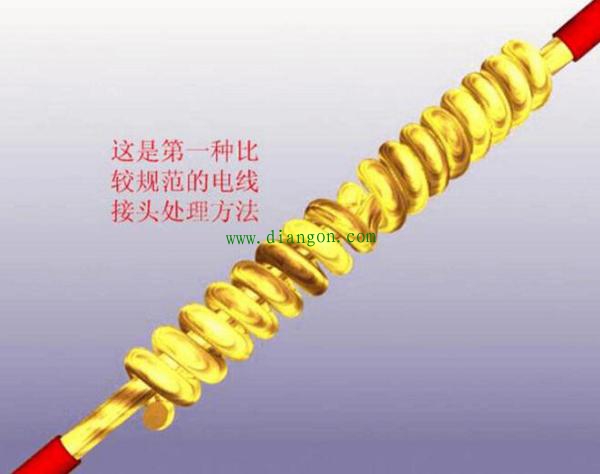

电源线接头分为“十”字接法、“－”字接法、“丁”字接法等等。接头应缠牢，光滑无刺。在线头断开前，应先用钢丝钳丝轻压一下，再缠绕至口处，然后左右摆动，线头就会很地服贴地在接头处断开。如果接头在干燥处，应先用绝缘黑布裹两层，再裹塑料胶带（也叫ＰＶＣ胶粘带）两层，再用J-10绝缘自粘带拉长２００％左右裹二三层，最后裹两层塑料胶带。因为直接使用塑料胶带缺点多多：塑料胶带时间一长易生胶错位、胶开；电器负荷重时，接头发热，塑料胶带易熔化收缩；电源接头在接线盒内相互压，接头有毛刺时，很容易戳空塑料胶带等，这些隐患直接危及人身安全，引起线路适中，造成火灾。而使用绝缘黑胶布就不会出现以上情况，它具有一定的强度、柔性，能长期紧裹着接头处，受时间及温度影响而干固定型，不会脱落，并且阻燃。再者，用绝缘黑胶布裹后再裹胶带能防潮、防锈。当然，绝缘自粘带也有缺陷，它虽防水性能好但易破，所以最后需裹上两层塑料胶带作保护层，接头与接头的绝缘自粘带相互不粘，性能更好。

黑胶布：以棉布为基材,压延制成,具有良好的绝缘性和缠绕性,价格低廉、耐老化。用在低压线路的接头包扎，绝缘性能稳定，较耐热，怕水，受潮后绝缘性能降低，浸水后失去绝缘作用。
自粘塑料带（防水胶布）：优质的绝缘性,良好的耐水性,是使用面非常广泛的电工绝缘材料，耐热性差，与黑胶布配合使用效果好。
自粘带：有好的呀、拉伸性与自粘性能，高的防水性与密封性，用在较深的水下做接头，与黑胶布塑料带配合使用，怕油怕晒。
