数左移指令梯形图符号和动作示意图

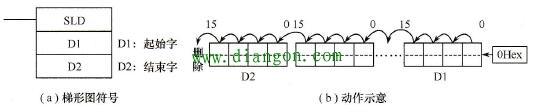

当指令执行条件为ON时，把若干个字组成的移位串内的数据以4位二进制数为单位向左移一个数字。移位起始字的最低位数字（第0～3位）补入十六进制0，移位结束字的最高位数字（第12～15位）的数据丢弃。数左移指令的梯形图符号和动作示意如图所示。

图 数左移指令

操作数区域为：

D1是起始字，其范围是CIO、WR、HR、AR(448～959)、TC、DM、@DM、*DM。

D2是结束字，其范围是CIO、WR、HR、AR(448～959)、TC、DM、@DM、*DM。

数移位指令要求起始字和结束字在同一数据区内，且结束字的地址应大于或等于起始字的地址。
