LD和LD NOT指令的plc梯形图和助记符程序

启动梯形图任何逻辑块的第一条指令是LD或LD NOT指令，每一个这样的指令需要一条助记符行。该指令的梯形图和助记符如图所示。

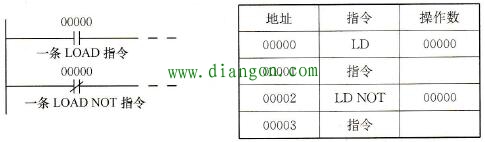

图 LD和LD NOT指令的梯形图和助记符程序

在图中对应LD指令行上，当IR00000为“1”时，执行条件为ON，则按照ON条件执行右侧的指令。而对应LD NOT指令行上，当IR00000为“1”时，执行条件为OFF，右侧指令按OFF条件执行。

若是对应LD指令行上，当IR00000为“0”时，执行条件为OFF，右侧指令按OFF条件执行，而对应LD NOT指令行上，当IR00000为“0”时，执行条件为ON，右侧指令按照ON条件执行。

该指令的操作数是IR、SR、AR、HR、TC、LR、TR区域中的位地址。
