三相异步电动机反接制动电阻接法及控制线路图

反接制动是利用改变电动机电源相序，使定子绕组产生的旋转磁场与转子旋转方向相反，因而产生制动力矩的一种制动方法。应注意的是，当电动机转速接近零时，必须立即断开电源，否则电动机会反向旋转。
另外，由于反接制动电流较大，制动时需在定子回路中串入电阻以限制制动电流。反接制动电阻的接法有两种：对称电阻接法和不对称电阻接法，如下图所示。一般制动电阻采用对称接法，即三相分别串接相同的制动电阻。

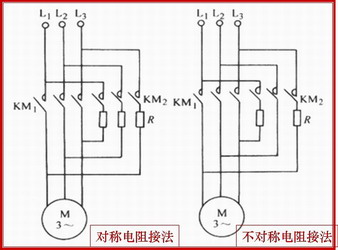

图1 三相异步电动机反接制动电阻接法

图2 电动机单向反接制动控制线路
