西门子产品S7-1200主要由CPU模块（简称为CPU）、信号板、信号模块、通信模块和编程软件组成，各种模块安装在标准导轨上。S7-1200的硬件组成具有高度的灵活性，用户可以根据自身需求确定plc的结构，系统扩展十分方便。
1、CPU模块
S7-1200的CPU模块（见图1）将微处理器、电源、数字量输入/输出电路、模拟量输入/输出电路、PROFINET以太网接口、高速运动控制功能组合到一个设计紧凑的外壳中。每块CPU内可以安装一块信号板（见图2），安装以后不会改变CPU的外形和体积。
微处理器相当于人的大脑和心脏，它不断地采集输入信号，执行用户程序，刷新系统的输出，存储器用来储存程序和数据。
S7-1200集成的PROFINET接口用于与编程计算机、hmi（人机界面）、其他PLC或其他设备通信。此外它还通过开放的以太网协议支持与第三方设备的通信。

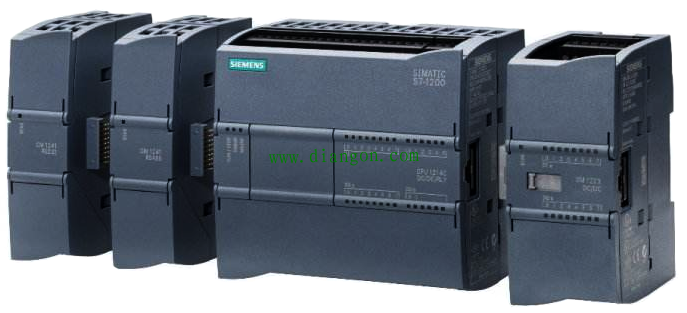

图1 西门子S7-1200 PLC

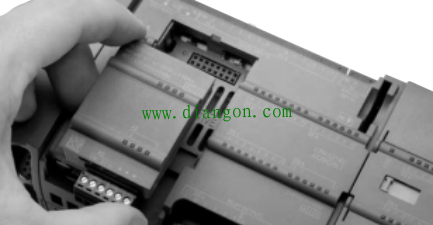

图2 西门子S7-1200 PLC安装信号板
2、信号模块
输入（Input）模块和输出（Output）模块简称为I/O模块，数字量（又称为开关量）输入模块和数字量输出模块简称为DI模块和DO模块，模拟量输入模块和模拟量输出模块简称为AI模块和AO模块，它们统称为信号模块，简称为SM。
信号模块安装在CPU模块的右边，扩展能力最强的CPU可以扩展8个信号模块，以增加数字量和模拟量输入、输出点。
信号模块是系统的眼、耳、手、脚，是联系外部现场设备和CPU的桥梁。输入模块用来接收和采集输入信号，数字量输入模块用来接收从按钮、选择开关、数字拨码开关、限位开关、接近开关、光电开关、压力继电器等来的数字量输入信号。模拟量输入模块用来接收电位器、测速发电机和各种变送器提供的连续变化的模拟量电流、电压信号，或者直接接收热电阻、热电偶提供的温度信号。
数字量输出模块用来控制接触器、电磁阀、电磁铁、指示灯、数字显示装置和报警装置等输出设备，模拟量输出模块用来控制电动调节阀、变频器等执行器。
CPU模块内部的工作电压一般是DC5V，而PLC的外部输入/输出信号电压一般较高，例如DC24V或AC220V。从外部引入的尖峰电压和干扰噪声可能损坏CPU中的元器件，或使PLC不能正常工作。在信号模块中，用光耦合器、光敏晶闸管、小型继电器等器件来隔离PLC的内部电路和外部的输入、输出电路。信号模块除了传递信号外，还有电平转换与隔离的作用。
3、通信模块
通信模块安装在CPU模块的左边，最多可以添加3块通信模块，可以使用点对点通信模块、PROFIBUS模块、工业远程通信模块、AS-i接口模块和IO-Link模块。
4、SIMATIC HMI精简系列面板
与S7-1200配套的第二代精简面板的64K色高分辨率宽屏显示器的尺寸有4.3in、7in、9in和12in这4种，支持垂直安装，用TIA博途中的WinCC组态。它们有一个RS-422/RS-485接口或一个RJ45以太网接口，还有一个USB 2.0接口。USB接口可连接键盘、鼠标或条形码扫描仪，可用优盘实现数据记录。
5、编程软件
TIA是Totally Integrated Automation（全集成自动化）的简称，TIA博途（TIA Portal）是西门子自动化的全新工程设计软件平台。S7-1200用TIA博途中的STEP 7 Basic（基本版）或STEP 7 Professional（专业版）编程。
