PLC与传感器的7种连接方式

图1～图7提供了7种传感器的连接方式，具体连接时，必须参照模块手册上的接线说明，下面简要介绍这7种接线中应注意的几个问题。

图2方式，当模块通道被设置为两线制变送器方式时，模块会向变送器提供24V直流电源。如果供电电压L 从模块外部反馈供电，则必须在STEP 7中将两线制变送器方式配置为四线制变送器方式。

热敏电阻、普通电阻可以使用两线制、三线制或四线制端子进行接线。图4中，对于四线端子和三线端子，模块可以通过端子IC 和IC-提供恒定电流，以补偿测量电缆中产生的电压降，这样，测量结果会更精确。

对于图6三线制连接，SM331和AI8xRTD例外。

图1 电压传感器与带隔离的模拟量输入模块的连接

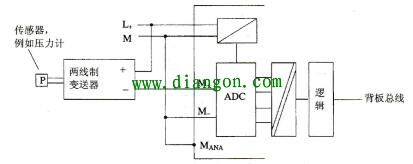

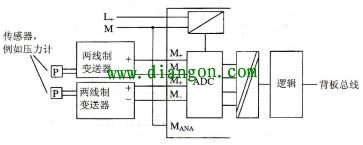

图2 两线制变送器与带隔离的模拟量输入模块的连接
