用数字式万用表测量二极管方法图解

　　数字式万用表与指针式万用表一样，也有欧姆档，但由于两者测量原理不同，数字式万用表欧姆档无法判断二极管的正、负极，不过数字万用表有一个二极管专用测量档，可以用该档来判断二极管的极性。用数字万用表判断二极管极性如图所示。

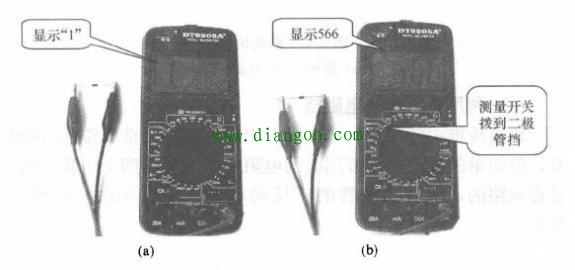

　　图 用数字万用表判断二极管极性
　　（a）未导通；（b）导通

　　在检测判断时，数字万用表拨至标有二极管符号的专用档，然后用红、黑表笔分别接测二极管的两极，正、反各测一次，测量中会出现一次显示”1“，如图（a）所示，另一次显示100~800的数字，如图（b）所示，以显示100~800数字的那次测量为准，红表笔接的为二极管的正极，黑表笔接的为二极管的负极。在图中，显示”1“表示二极管未导通，显示566表示二极管已导通，并且二极管当前的导通电压为566mv（即0.566V）。
