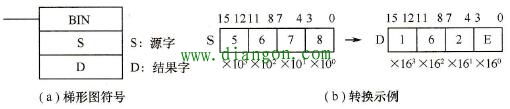

BCD到BIN转换指令梯形图符号和转换示例图

BCD到BIN转换指令是将源字中的4位BCD码转换成16位二进制数，并输出到结果字中。其梯形图符号和转换示例如图所示。

图 BCD到BIN转换指令

操作数区域为：

S是源字，其范围是CIO、WR、HR、AR(000~959)、T/C、DM、@DM、*DM、DR。

D是结果字，其范围是CIO、WR、HR、AR(448~959)、T/C、DM、@DM、*DM、DR。
