plc梯形图OUTPUT和OUTPUT NOT指令使用方法

OUTPUT和OUTPUT NOT指令用于输出。所谓输出实际是写存储器，将执行条件逻辑运算结果写入位存储器。对于OUTPUT指令，只要执行条件为ON或OFF，则OUTPUT就为ON或OFF；而对于OUTPUT NOT指令，只要执行条件为ON或OFF，则OUTPUT NOT指令就为OFF或ON。例如，图所示的电路中，IR00000为“1”，则IR00200就写为“1”；而IR00001为“0”时，则IR00201就写为“1”。

该指令的操作数是IR、SR、AR、HR、TC、LR、TR区域中位地址。

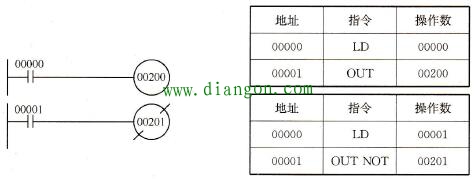

图 OUTPUT和OUTPUT NOT指令
