符号比较指令的连接类型

符号比较指令以取、与和或三种形式与电路进行连接，具体如图所示。

符号比较指令有六种比较符号，分别是=、<>、<、<=、>、>=，分别用于两数据内容的相等、不等、小于、小于等于、大于和大于等于的比较。

选项有两种类型：一种是用来区分无符号数据比较和带符号数据比较，如果是比较带符号数则加后缀“S”，无符号数比较时不需要；另一种是确定比较数据的长度，当为字类型比较时不需要，如果双字长度的数据比较则加后缀“L”。

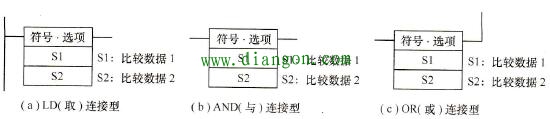

图 符号比较指令的连接类型

S1是比较数1，S2是比较数2，它们的选取范围是CIO、WR、HR、AR、T/C、DM、*DM、@DM、DR、常数等。
