三相交流电源的连接

通过三根导线,每根导线作为其他两根的回路,其三个分量的相位差依次为一个周期的三分之一或120°位相角的电流。三相电源连接方式 常用的有星形连接(即Y形)和三角形连接(即△形)。
1.星形(Y)接法
把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”或称“Y形接法”。

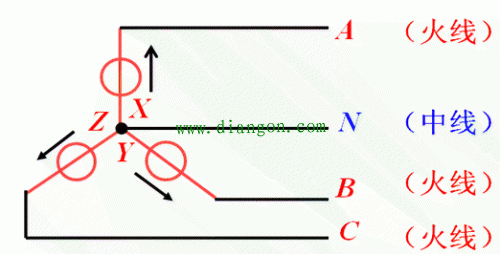

图1 星形接法
任意两根端线之间的电压称为线电压，任意一相与中性线之间的电压称为相电压;3个电源形成一个回路，只有三相电源对称且连接正确时，电源内部才没有环流。

图2 相电压与线电压的关系
由上图可知：线电压=1.732相电压(超前或滞后30°)，俗称的380V即为线电压，220V即为相电压。而该种接法，相电流和线电流是相等的。
2.三角形(Δ)接法

图3 三角形接法
三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。此时，相电压=线电压，线电流=1.732相电流。
3.星形和三角形接法的比较
两种接法的相电流公式为：Δ：相电流=功率÷3线电压Y：相电流=线电流=功率÷1.732线电压星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。
