电动机电气安装接线工艺

根据电动机的额定电流选择电器元件。一般情况下，电动机的额定电流都标注在电动机的铭牌上，如果标注看不清，~380V三相异步电动机的额定电流可按2倍功率（kW）来估算。例如某电动机的额定功率为4kW，则电动机的额定电流约为8A。然后根据算出的电动机的额定电流，选择其他元器件的额定电流。当所选元器件系列中没有数据相同规格时，必须往上一级最接近的数据选择，不宜向小于数据的规格选择。
导线的截面必须能满足负载电流，并有足够的机械强度，线路较长时，要考虑导线的电压降。一般规定主电路导线的最小截面不应小于2.5mm2，控制电路导线的最小截面不应小于1.5mm2。
1.元器件的固定 元器件的固定一般按照定位、钻孔、固定几步来进行。固定时一般应按从上到下、先小后大、先内后外的原则来固定。
2.配线 配线时，应按照电器接线图规定的走线方向和工艺要求进行布线和接线。如图1所示为带指示灯的电动机连续运行控制电路实际配线图。

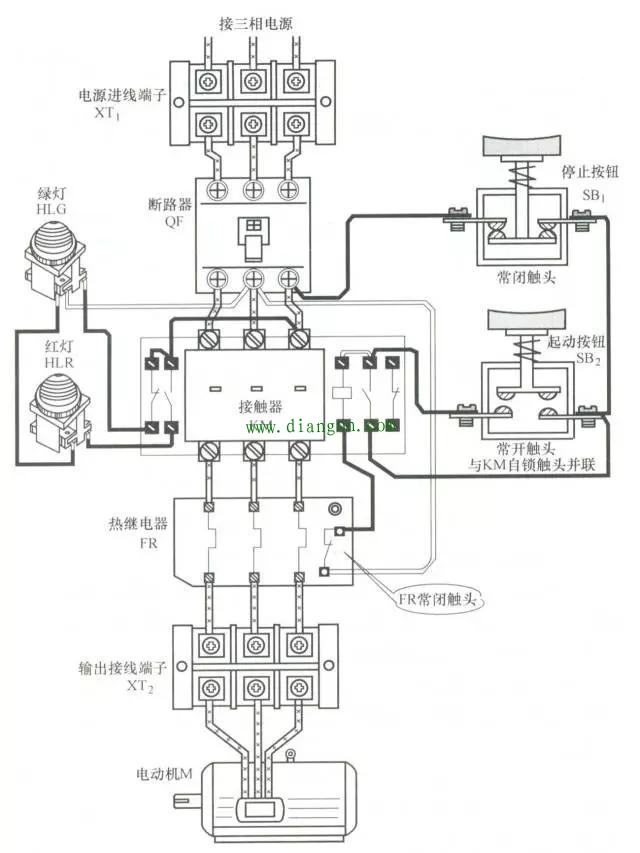

图1 带指示灯的电动机连续运行控制电路实际配线图
3.敷设工艺 图2所示为电动机连续运行控制电路的安装接线工艺。

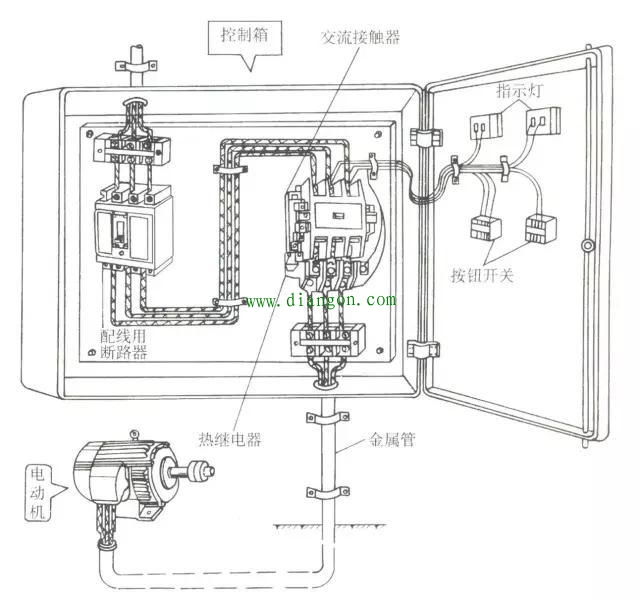

图2 电动机连续运行控制电路的安装接线工艺
4.安装卡片框 在电器元件下面或侧面安装卡片框，标明元器件的名称、额定电流等。
如果多台电动机共用一个配电箱，安装时同一回路的元器件宜上下布置，如图3所示为4台电动机连续运行控制电路的安装接线工艺。

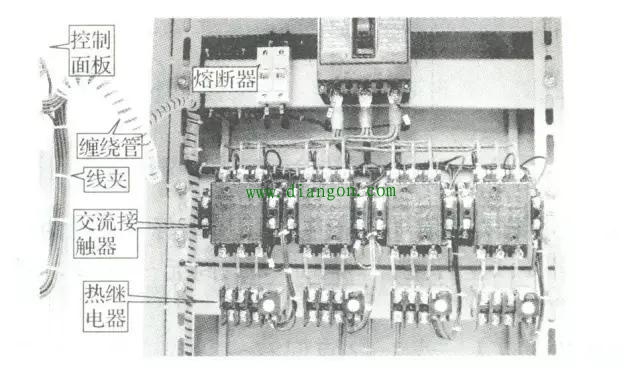

图3 4台电动机连续运行控制电路的安装接线工艺
