变频器的用途和构造

1、变频器的用途

（1）平滑调速（见图1）

（2）节能

（3）提高自动化控制水平

图1 变频器改变了交流电的频率

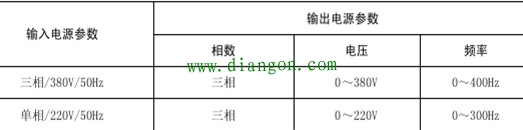

表1 通用变频器输入/输出电源参数表

2、通用变频器的构造

变频器按变频的原理分类，可分为交-交变频器和交-直-交变频器两种形式。目前常用的是交-直-交变频器。交-直-交变频器又称间接变频器，它是先把工频交流电通过整流器转换成直流电，然后再把直流电逆变成频率、电压均可调节的交流电，如图7-1-2所示，主要由主电路（包括整流电路、中间直流环节、逆变电路）和控制电路组成。

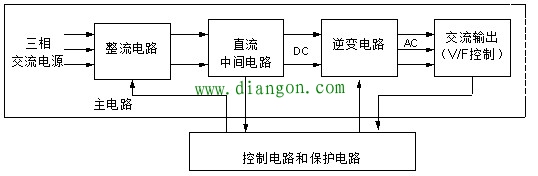

图2 通用变频器的基本构造

整流器主要是将电网的三相交流整流成直流电；逆变器是通过由6个半导体主开关组成的三相桥式逆变电路，有序的控制逆变器中主开关器件的通断，可将直流电转换成任意频率的三相交流；中间直流环节又叫中间储能环节，由于变频器的负载一般为异步电动机，属于感性负载，运行过程中中间直流环节和电动机之间总会有无功功率交换，这种无功能量要靠中间直流环节的储能元件(电容器或电抗器)来缓冲；控制电路通常由运算电路、检测电路、控制信号的输入输出电路和驱动电路构成，主要是完成对逆变器的开关控制，对整流器的电压控制以及完成各种保护功能。
