低压配网中TN-C系统、TN-S系统及TN-C-S接地系统的疑难点解析

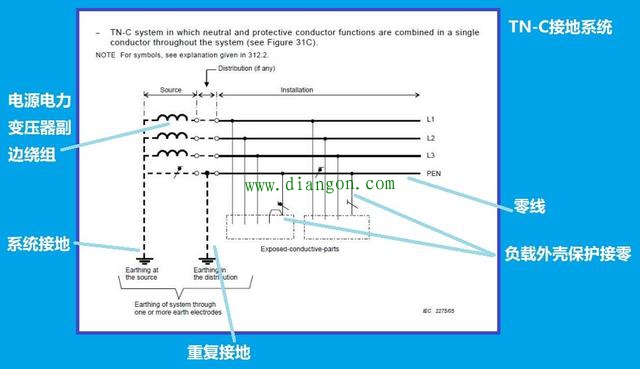

TN-C系统
在TN-C接地系统中，地线和中性线是合二为一的。PEN线就是我们熟知的零线。
设备的外壳与PEN线相连。所以所谓的外壳接地线，其实就是保护接零。
当系统中出现了严重的三相不平衡，即Ia、Ib和Ic不相等，则有：
Ia Ib Ic不等于0，PEN会出现较大的电流。
有人会问那这样三相不平衡，家中电器外壳与PEN线相连不就有电压了吗？
在TN-C接地系统中，变压器中性点出口处直接接地，相当于把零线电压给强制性地保持在零电位。也因此，变压器中性
点接地叫做系统接地，或者叫做工作接地。而且中间也重复接地，还有末端的再次重复接地，尽管有较大的电流流过零
线，但零线的电位基本为零。所以，TN-C接地系统允许负载三相不平衡，且有一定的抵抗能力。
注意到PEN线在用电设备处首先接到设备的外壳，然后才引到设备的零线接线端子。也就是说，零线的保护功能优先于零线的中性线功能。
另外一个就是很多人疑问的一个问题：如果上图中的零线在系统接地点和用电设备的保护接零之间发生了断裂，会怎样呢？
即零线断裂点前方（靠近系统接地处）为零电位，而零线断裂点后方（靠近用电设备处）的电压可能会上升。特别是三相严重不平衡时，零线断裂点后方的电压甚至会上升的相电压。所以国际标准和国家标准都规定，TN-C系统的零线必须多点重复接地！特别当零线电压上升的幅值超过50V，则可能发生人身伤亡事故。

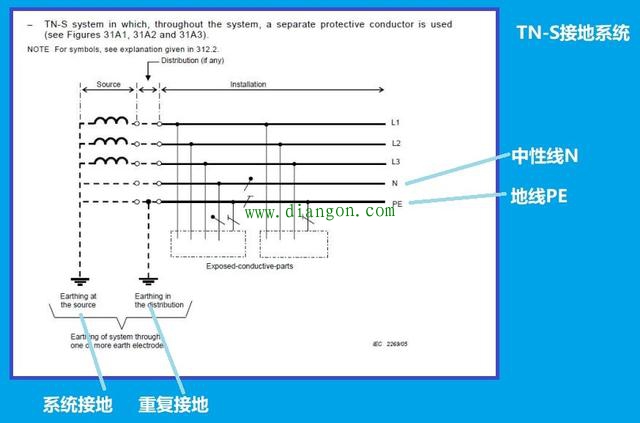

TN-S系统

TN-S系统
TN-S接地系统中，PEN线在系统接地后，分开为中性线N和保护线PE，并且N线只有在系统接地处与地线相连，其后则与地线绝缘。所以当三相不平衡时，因为N线电流较大，N线的末端会出现一定的不平衡电压。所以TN-S接地系统抵御三相不平衡的能力较差。

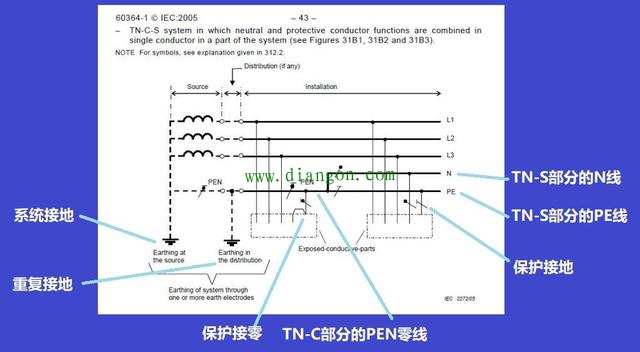

TN-C-S系统

TN-C-S系统
TN-C-S系统中前部分可以抵御三相不平衡，后半部分不能抵御三相不平衡。
TN-C-S系统中PE线没有电流，但如果三相不平衡，PE线上会有电压，因此PE线要重复接地。

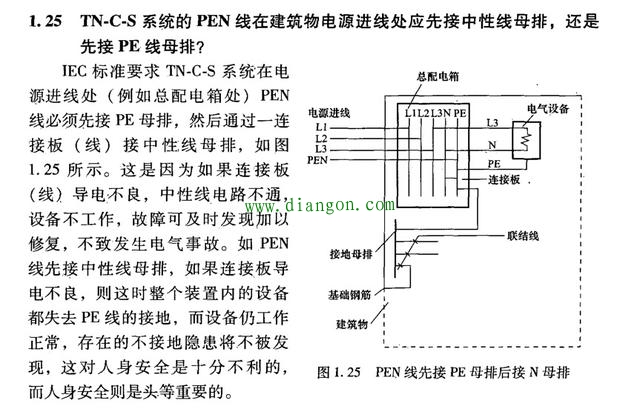

TN-C-S系统在建筑物当中是如何具体使用呢？

摘自王厚余《建筑物电气装置600问》

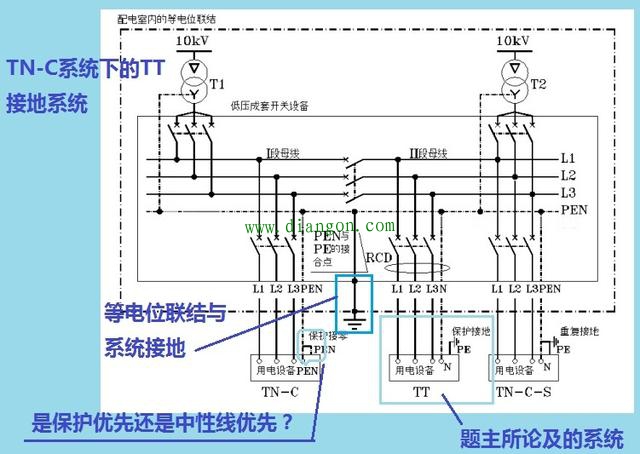

那能不能自己直接做地线直接外壳吗？

如果零线直接引入到用电设备的中性线接入点N中，用电设备外壳直接接地，即保护接地，这就是所谓的TT系统。
TT系统中要注意如果火线直接碰到设备外壳，则电流是通过接地网流回电源，电流较小，所以要配上图的RCD漏电保护装置；
TN-C系统中因为PEN线是直接和金属外壳相连，所以当火线与金属外壳碰在一起电流会非常大，相当于现实生活中零火对碰，所以TN-C接地系统中漏电保护是依靠各类过电流保护装置。
