如何快速读懂电气图纸?先看看这些建筑电气常用的图形符号
时间：2023-03-06来源：佚名
|

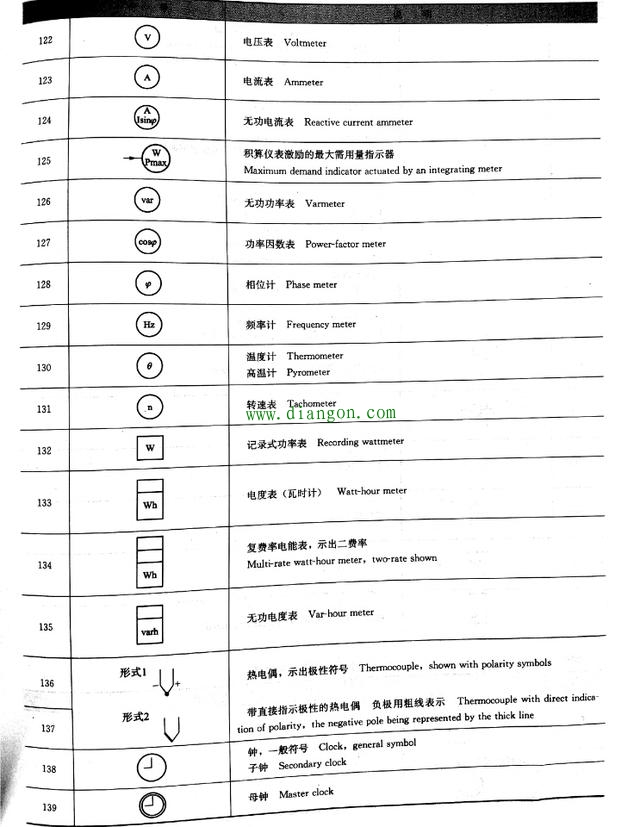

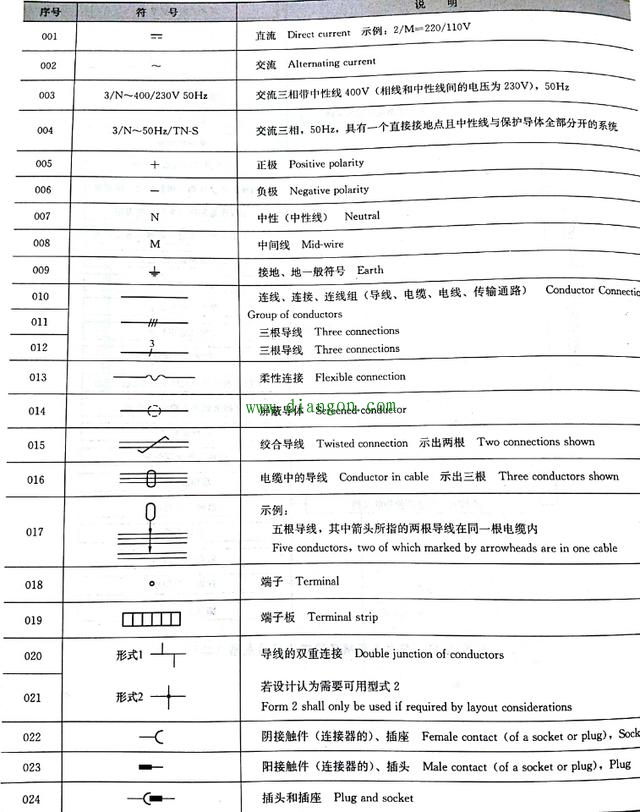

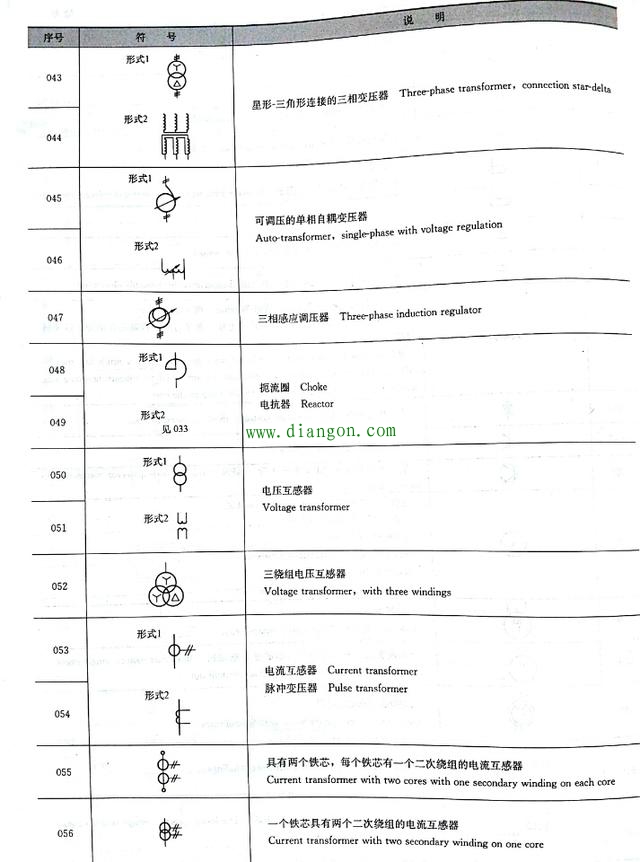

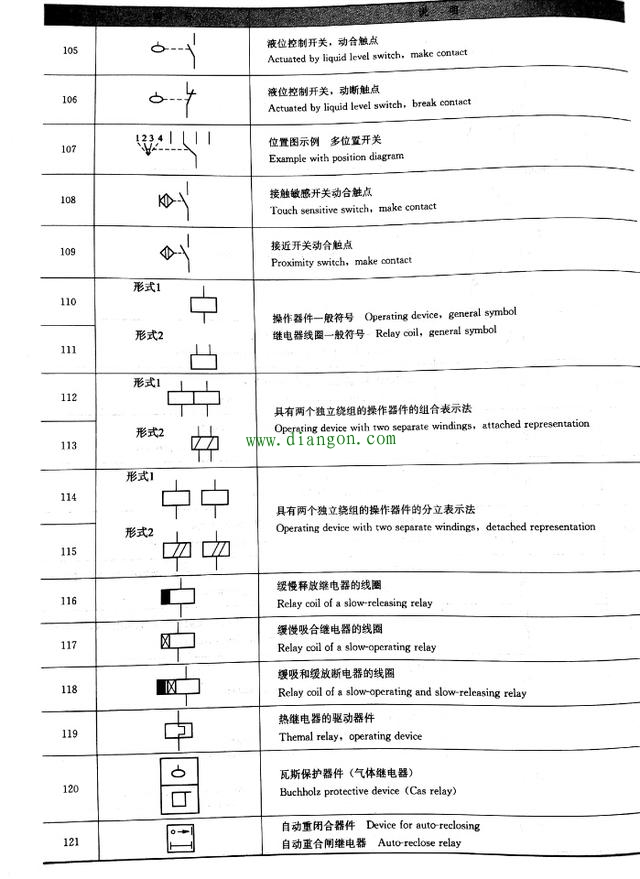

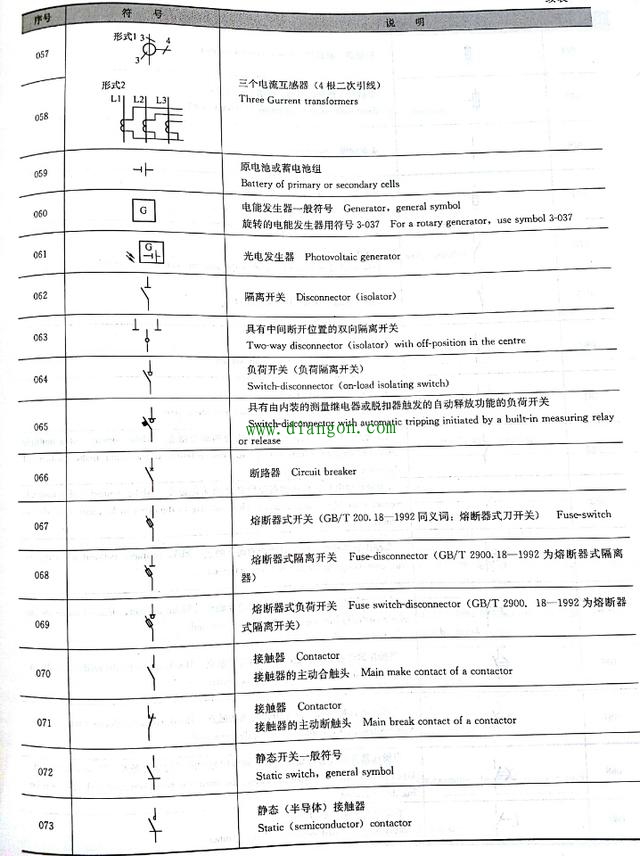

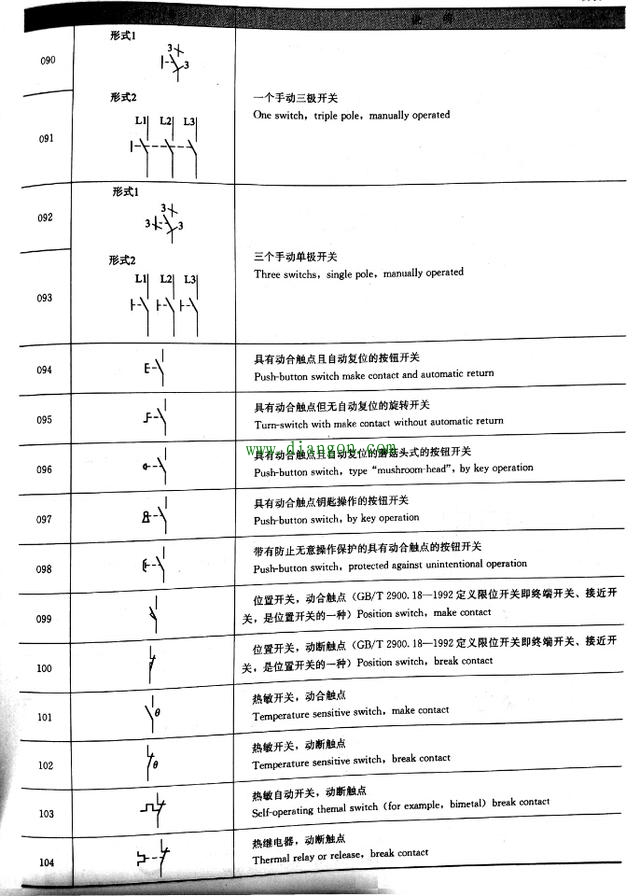

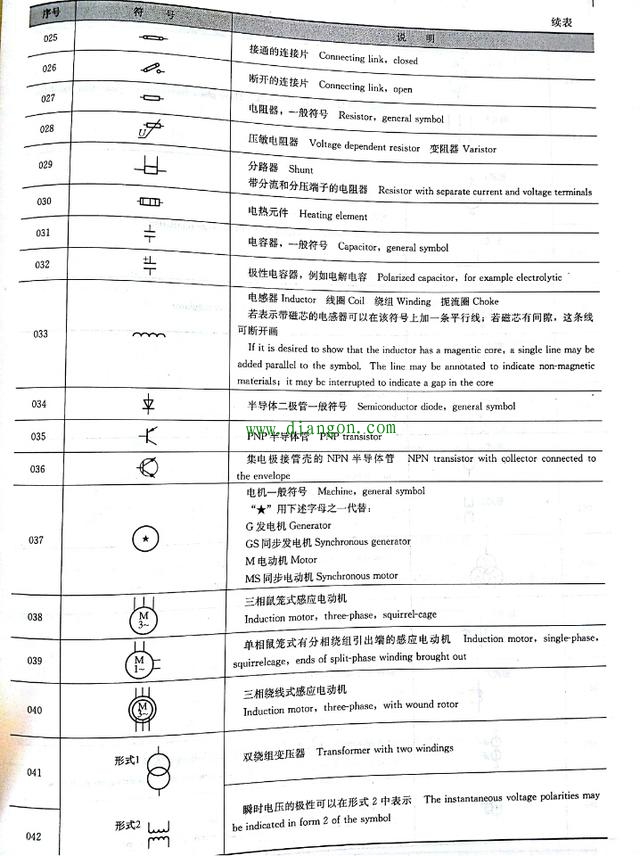

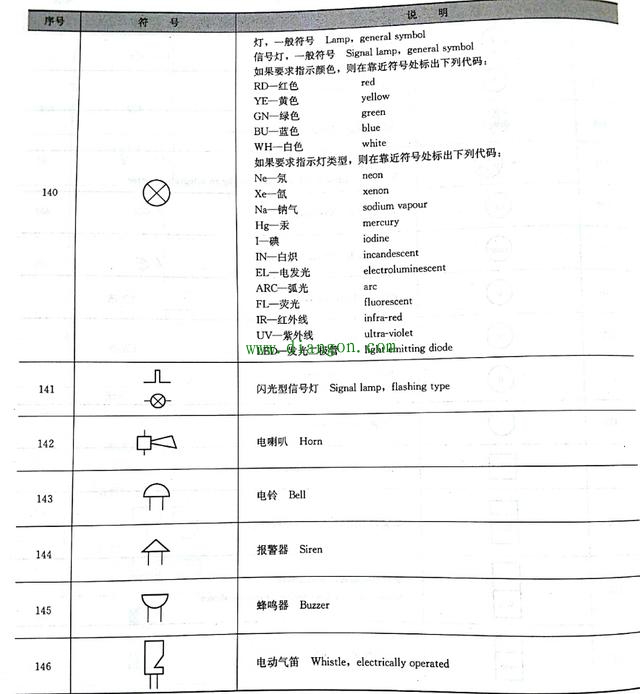

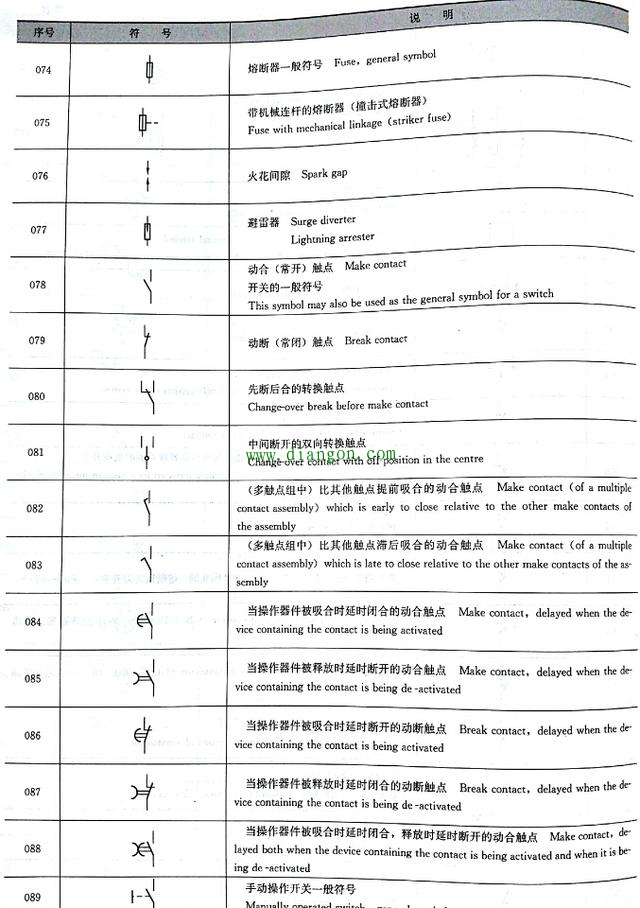

作为一名电气工程行业的你，最主要的工作之一就是读懂图纸。电气领域图纸的符号繁多，偶尔也会遇到不认识或不熟悉的符号。下面小编就带您了解一些建筑电气常用的图形符号。
|
