浅谈高压真空断路器机构故障

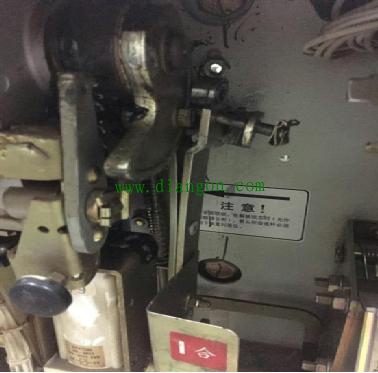

某天早上刚上班不久，电话便响了，一看来电显示现场电工的电话。心想着应该又是有什么故障了。“喂，XXX吗？2#线辊压机电机停不下来，中控已点了分闸、柜前我也操作了高压柜仍无法分闸”！听到这样的汇报我立马起身前往现场，进到高压电气室发现高压柜内储能机构的电机一直有动作的声响，因此我做出判断该高压柜的真空断路器内机构卡死无法正常分闸。遇到这样的情况也只能把这一排高压柜的设备先停下来后断进线柜的电，方可对该高压柜紧急解锁处理，打开柜门拆开真空断路器的面板发现储能机构相连的偏心轮与分合闸机构连杆完全卡住无法分闸，检查分合闸连杆上方的滚针轴承的固定架被完全撑开、滚针轴承脱出、卡销也变形（如图1）。

检查滚针轴承尚好复装及更换新的卡销后，手动测试分合闸正常便再次投入使用。期间其他条线上的辊压机高压柜也出现类似情况，但是这样处理用了几个月后仍然出现这样的情况。虽然大家都知道此真空断路器动作的次数远远低于设计的次数，但机构零部件却出现了机械疲劳变形。如何去改善解决问题的所在呢？

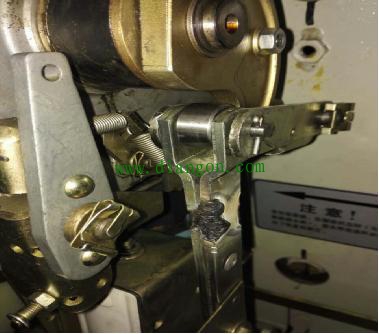

经过细心的分析发现分合闸连杆滚针轴承两侧的间隙已经发生了改变，连杆之间铆钉处也有轻微的撑开。由于其储能机构旁的偏心轮动作就是一瞬间且力量很大，如果滚针轴承与偏心轮有偏离间隙的话很容易造成连杆被撑开，从而导致机构卡死无法分闸。后来我想到了既然连杆的铆钉已失效，把该连杆拆出来，用点焊的方式固定住，确保滚针轴承的位置不会因受力而偏移，这样机构动作时偏心轮就不会出现卡住现象(如图2)。解决这个问题后目前使用了一年多也未发生此类故障。
