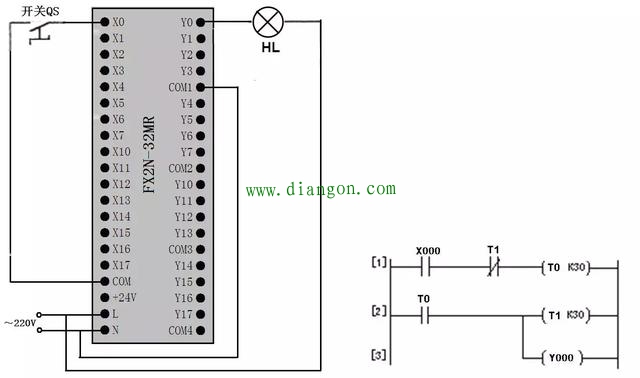

闪烁控制的PLC线路与梯形图

线路与梯形图说明如下：
将开关QS闭合→X000常开触点闭合→定时器T0开始3s计时→3s后，定时器T0动作，T0常开触点闭合→定时器T1开始3s计时，同时Y000得电，Y0端子内部硬触点闭合，灯HL点亮→3s后，定时器T1动作，T1常闭触点断开→定时器T0复位，T0常开触点断开→Y000线圈失电，同时定时器T1复位→Y000线圈失电使灯HL熄灭；定时器T1复位使T1闭合，由于开关QS仍处于闭合，X000常开触点也处于闭合，定时器T0又重新开始3s计时。
以后重复上述过程，灯HL保持3s亮、3s灭的频率闪烁发光。
