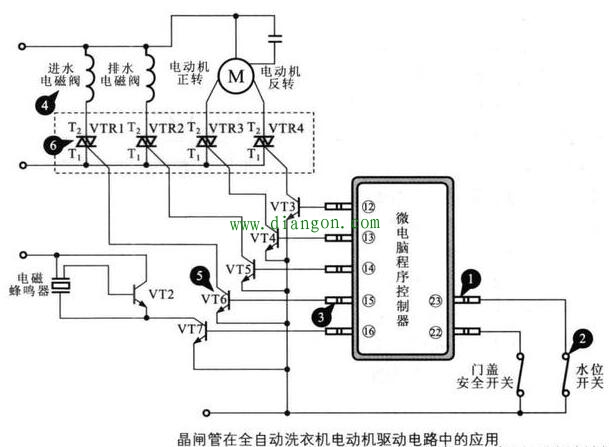

晶闸管在全自动洗衣机电动机驱动电路中的应用

该电路选用4只双向晶闸管和四只三极管作为核心器件，晶闸管则作为触发器件，只有在收到触发信号时才能够导通，实现对电动机的控制。
当某三极管基极有高电平时，三极管便导通，相应的晶闸管被触发，被控制的电磁阀动作，如开始洗涤，微电脑程序控制器的23脚连接的水位开关和15脚连接的进水电磁阀配合工作，控制洗涤桶内的注水量。当水位达到预定水位后，微电脑程序控制器将进水电磁阀的控制三极管VT6截止，晶闸管VTR1截止，则停止向洗涤桶内注水。
