大功率电机正常运行时一般采用三角形接法，但由于大电机三角形直接起动时起动电流大（达额定电流的4－7倍），对电机、电气开关，甚至电网都有冲击。因此，为避免大电机三角形“硬”启动的起动电流的冲击，大电机一般采用“软”起动方式——如“星—三角”起动、软启动器起动、变频器起动等。
1、下面首先介绍何谓“星—三角”起动方式：
所谓“星—三角”起动是指利用电机的控制电路中接触器的切换，改变电机的接线方式，首先使电机以“星形接线方式”从静止起动，电机起动并旋转一定时间后，使用时间继电器将控制电路切换至“三角形接线方式”相对平稳地进入正常运行的启动方法。
“星—三角”起动控制方式电气原理图见PDF附件《星三角启动控制回路图》。

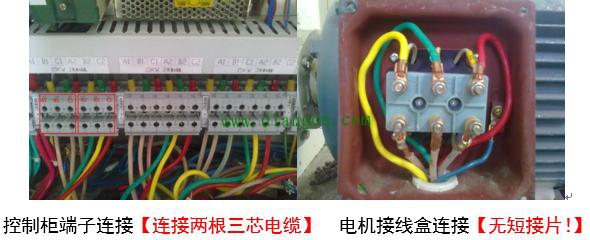

“星—三角”起动控制方式控制柜端子侧及电机侧连接如下图所示：
注意：电机接线盒内短接片需全部拆除，否则会相间短路！
2、“星—三角”起动方式的调试方法：
1）首先检查控制柜端子侧和电机接线盒内电缆连接是否正确：
※A1/B1/C1接UI/V1/W1；A2/B2/C2接W2/U2/V2；
※电机接线盒短接片是否已全部拆除
2）接着调试星形起动的电机旋转方向是否正确
※将控制切换至三角形接线方式的延时时间继电器的延时时间调大，使手动点动电机起动查看星形电机运转方向时有足够时间；
※手动方式点动电机，查看电机星形起动运转方向是否正确：
如果方向正确，无需换线；
如果方向错误，则交换端子A1、B1、C1上的（或者电机接线盒中U1、V1、W1接线柱上的）任意两根电缆。
※ 换完线后，再次手动点动电机，检查运转方向是否已经正确。
3）然后调试三角形起动的电机旋转方向是否正确
※ 首先将星形接触器（KMY）上的短接线拆除，不让电机星形起动，以避免电机星形起动与三角形运行方向不同，电机从星形转换至三角形运行时运转方向突然改变导致电机烧坏。

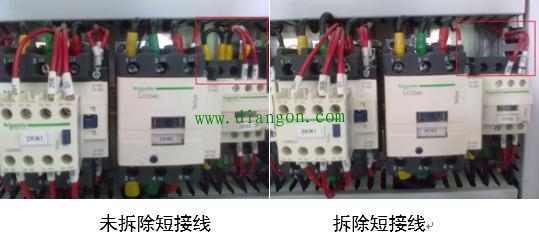

星形接触器短接线拆除如下图所示：
※ 将延时时间继电器的延时时间调小（大约2~3S），按下风机启动按钮，此时风机在前2~3秒将不起动，之后风机控制回路切换至三角形方式，风机直接三角形起动，此时立即停止风机，查看风机运转方向是否正确：
如果方向正确，无需换线；
如果方向错误，则交换端子A2、B2、C2上的（或者电机接线盒中U2、V2、W2接线柱上的）任意两根电缆。
※ 换完线后，再按上述方法开启电机，检查运转方向是否已经正确。
※ 方向正确后，还原星形接触器（KMY）上的短接线。
※ 调整延时时间继电器的延时时间至6S左右（根据实际情况调整）。
至此，“星—三角”起动方式调试全部完成。
注意：必须按上述方法分别调试星形、三角形两种起动方式，并且电机运转方向均正确后，方可采用“星—三角”起动方式直接起动电机，否则电机有可能烧毁！

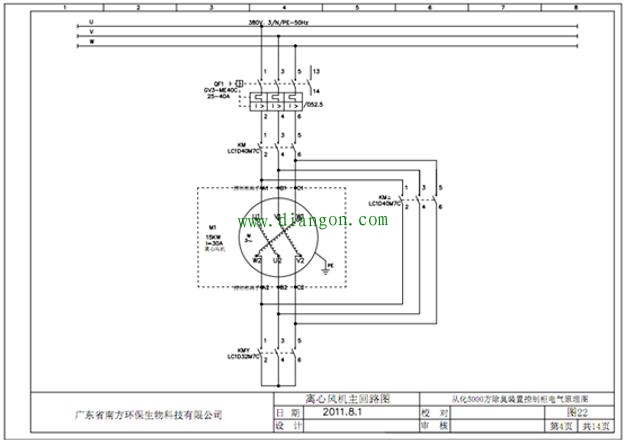

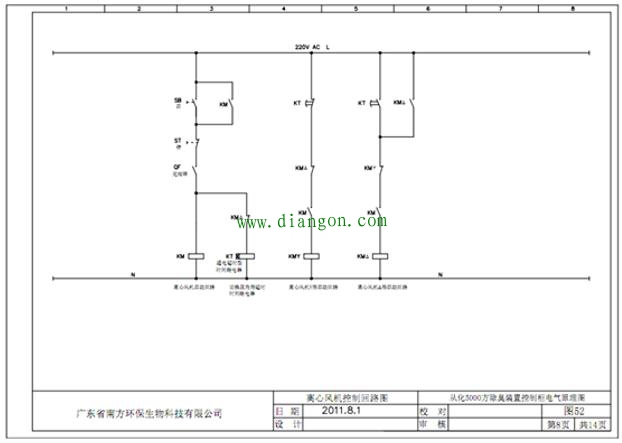

星三角启动控制回路图：
