双控开关接线柱接线方法图解

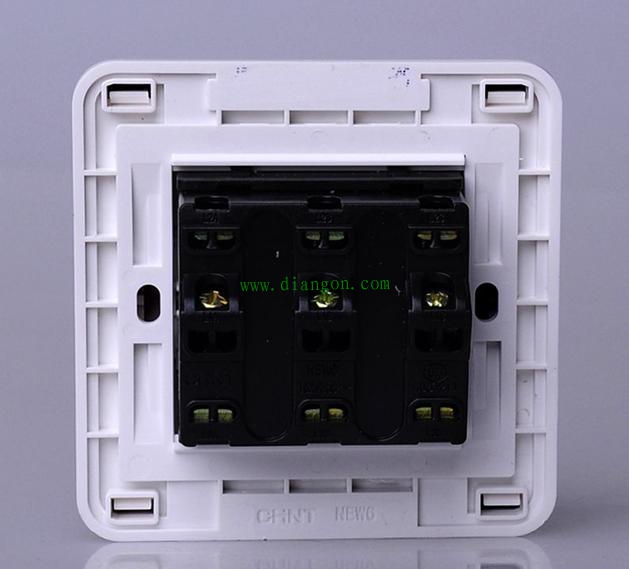

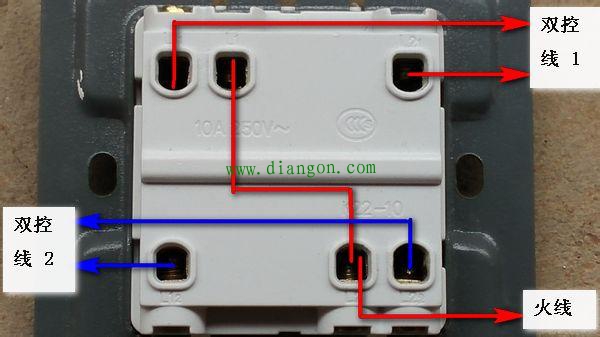

双控开关接线柱一般标有"L"，"L1"，"L2"。当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

我们先用斜口钳将线剥好皮，注意不要留有太长线头，以免触碰到。

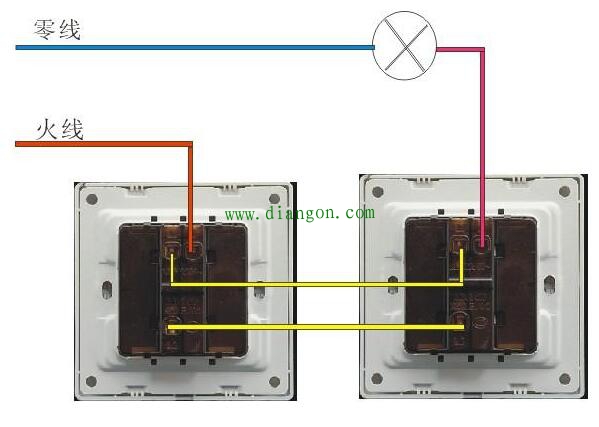

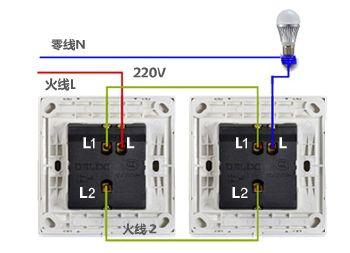

我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

最后留出的火线与零线接上插头就完成了整个双控开关的接线。

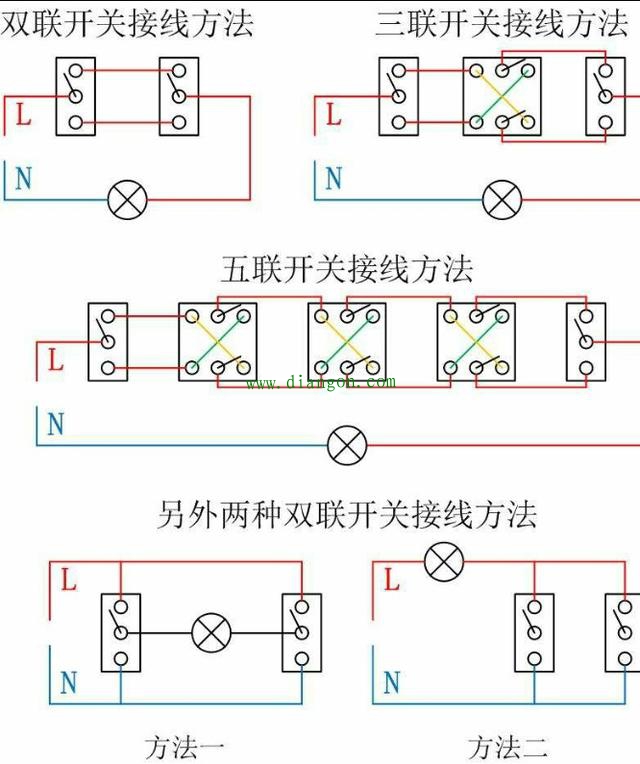

为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。
