带指示灯电动机连续运行控制电路原理图识读方法

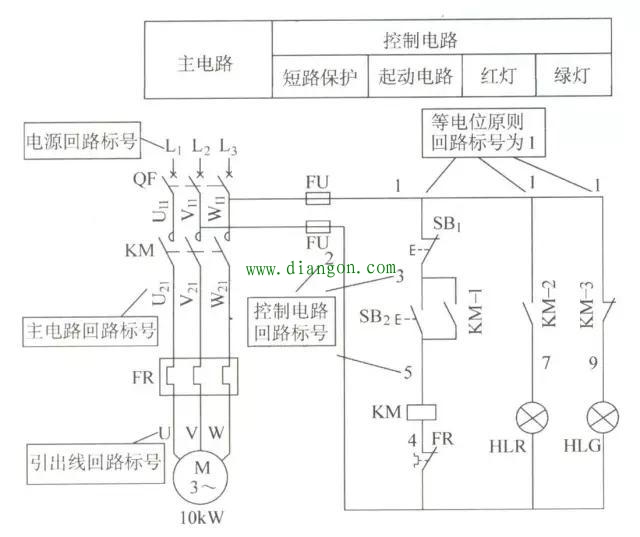

图 带指示灯的电动机连续运行控制电路原理图

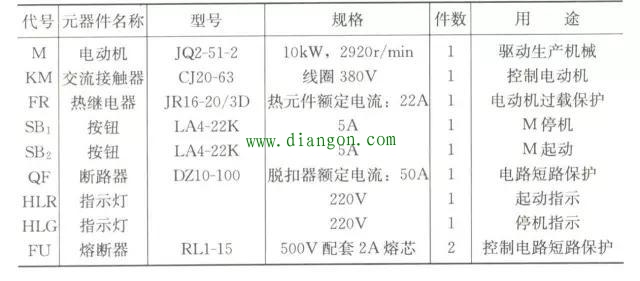

表1 带指示灯的电动机连续运行控制电路元器件明细表

1.看资料
结合电路中的文字说明、技术说明，搞清电路的用途，对电路有一个大致的了解。从图中可以看到，此电路有一台电动机，此电动机起动后连续运行。
2.弄明白电路中各符号所代表的意义
根据电气图形符号、文字符号和元器件明细表，弄明白电路中各符号所代表的意义。
3.先看主电路
主电路通常在图的左侧，主电路包括断路器、接触器主触头、热继电器、电动机及连接导线等。它是从电源至电动机输送电能时电流所经过的电路，所以电流较大。识图时通常从下面的被控设备开始，经控制元件，依次看到电源。通过看主电路可以知道：
1）主电路中有哪些电器设备，它们的用途和工作特点是什么。
2）主电路中的电动机是用什么电器控制的，为什么要通过这些电器，这些电器设备的作用是什么。
结合此图，从电动机M往上看，只有一条主电路：电动机M→热继电器FR→接触器KM主触头→三相断路器QF→三相交流电源。
4.再看控制电路
控制电路在图的右侧，控制电路起控制和保护作用。控制电路包括熔断器、接触器线圈、辅助触头、按钮及连接导线等。看控制电路通常按照自上而下或从左到右的原则。
1）看电源，先搞清电源是交流电源还是直流电源，其次搞清电源从何而来，其电压是多少。
2）看各控制支路，整个控制电路可分为几条独立的小回路。
3）看各支路是由哪些元器件构成闭合回路的。
结合此图可以看到控制电路有三条支路：第一条从电源L3→熔断器FU→按钮SB1、SB2→接触器KM线圈→热继电器FR触点→熔断器FU→电源L2；第二条从电源L3→熔断器FU→KM-2常开辅助触头→红灯HLR→熔断器FU→电源L2；第三条从电源L3→熔断器FU→KM-3常闭辅助触头→绿灯HLG→熔断器FU→电源L2；三条支路的电源都接在L2、L3两相，电压为~380V。
5.搞清电路之间的控制关系
搞清主电路与控制电路及控制支路之间的联系和控制关系，电路中各电器元件、触头的作用是什么。
1）先看主电路。电动机M起动时，需要合上断路器QF，同时还应使接触器KM得电吸合，再观察接触器KM的控制电路，平时SB2的触头处于断开位置。所以起动时应按下SB2，接通接触器KM线圈的控制回路，接触器KM线圈中有电流，接触器吸合，KM主触头闭合，电动机主电路接通，电动机起动运行。
2）电动机运行时，不能一直按下SB2。
原来接触器吸合后，KM常开辅助触头闭合，所以松开SB2后，与SB2并联的KM-1常开辅助触头（自锁触头）保持吸合，接触器KM线圈可以一直得电。
3）怎样使电动机停机呢？
看图中的SB1按钮，它串联于KM线圈回路中，按下SB1，接触器KM线圈中就没有电流了，接触器KM释放，KM各触头恢复初始状态，主电路断开，电动机停机。
4）指示灯支路。电动机起动前（或停机后），由于KM辅助触头处于图中的初始位置，这时与绿灯HLG相连的KM-3常闭辅助触头闭合，绿灯亮；与红灯HLR相连的KM-2常开辅助触头断开，红灯灭。起动后，接触器吸合，其常开触头闭合，常闭触头打开，所以绿灯熄灭，红灯点亮。
5）电路中断路器QF、熔断器FU和热继电器FR起什么作用呢？
结合前面的电工基础知识可以知道：断路器QF作电动机主电路的短路保护，当电动机主电路中的连接导线、元器件短路时，断路器QF跳闸，防止事故的发生；熔断器FU作控制电路的短路保护；热继电器FR在电路中起过载保护的作用，电动机过载时，串接于控制回路的常闭触点FR断开，切断接触器KM线圈的供电，电动机保护停机。
6.根据回路编号了解电路的走向和连接方法
为了安装接线和维护检修，在图所示的电路中，可以看到有各种标号，这种标号就是回路标号。回路标号是电器设备与电器设备、元件与元件间（或导线间）的连接标记。它是按等电位原则标注的，即在电气回路中连于一点的所有导线用同一数字标注。当回路经过开关或触头时，因为在触头两端已不是等电位，所以应给予不同的标号。下面简要介绍一下电动机电路的回路标号的标注方法。
（1）主电路的回路标号
1）三相电源按相序编号为L1、L2、L3，经过开关后，在出线接线端子上按相序依次编号为U11、V11、W11。
2）主电路各支路的编号，应从上至下（垂直画图时）或从左至右（水平画图时），每经过一个电器元件的接线端子后编号要递增。如U11、V11、W11，U21、V21、W21，...等顺序标号。
3）单台三相异步电动机的三根引出线按相序依次编号为U、V、W，多台电动机引出线的编号，为防止混淆，可在字母前加数字来区别，如1U、1V、1W，2U、2V、2W，...等。
（2）控制电路回路标号 控制电路回路标号应从上至下（或从左至右）逐行对主要降压元件两侧的不同线段分别按奇数和偶数的顺序标号，如一侧按1,3,5，...等顺序标号，另一侧按2,4,6，...等顺序标号。编号的起始数字，除起动支路需从数字1开始外，照明支路和信号支路可以接上述的数字编排，也可以一次递增100作起始数，如照明支路从101开始编号，信号支路从201开始编号。
