DCS的接地原则

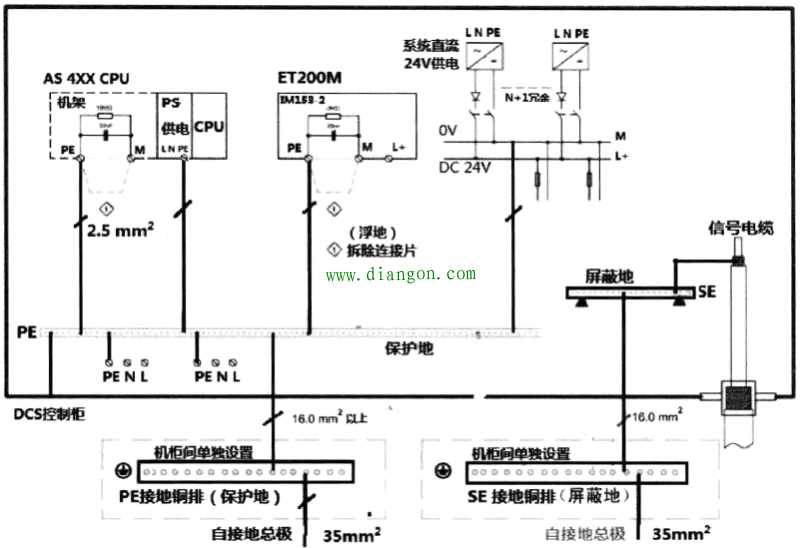

图 DCS控制系统的接地示意图
①接地电阻要求
◆从仪表设备的接地端子到总接地板之间的导体及连接点电阻的总和称为连接电阻。仪表系统的接地连接电阻不应大于1Ω。
◆接地极的电位与通过接地极流入大地的电流之比称为接地极对地电阻。接地极对地电阻和总接地板、接地总干线及接地总干线两端的连接点电阻之和称为接地电阻。仪表系统的接地电阻不应大于4Ω。

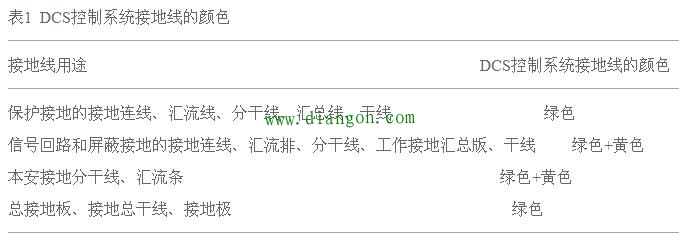

②推荐接地线的颜色
见表1

③DCS控制系统接地连接线规格
接地系统的导线应采用多股绞合铜芯绝缘电线或电缆。接地系统的导线应根据连接仪表的数量和长度按以下数值选用：
◆接地连线＞2.5-4.0mm2；
◆接地分干线＞16-35mm2；
◆接地干线＞35-75mm2；
