如何用西门子PLC控制电机的正反转运行

时间：2023-03-06作者：佚名

如何用西门子plc控制电机的运行，要求：电机可正反转控制，且按下启动按键后，电机延时十秒钟启动（正反转均延时十秒），延时功能用一个定时器实现？
一、电气连接
如图1所示为电机控制回路，由于图较大，缩放后可能看不是太清楚。图2给出了控制回路的详细电气连接。图3位与电机控制相关的PLC I/O点电气连接。

如何用西门子PLC控制电机的正反转运行

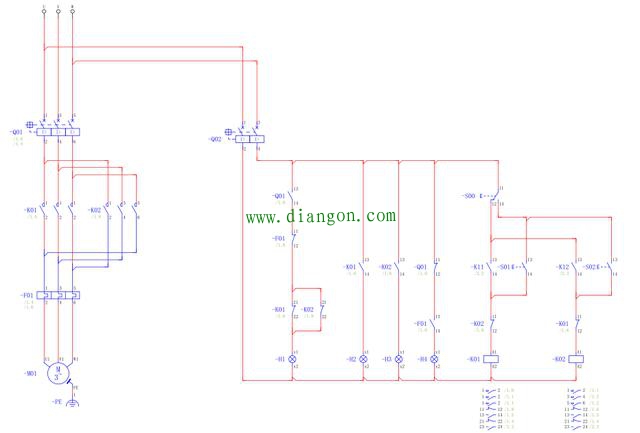

图1 主回路、控制回路

如何用西门子PLC控制电机的正反转运行

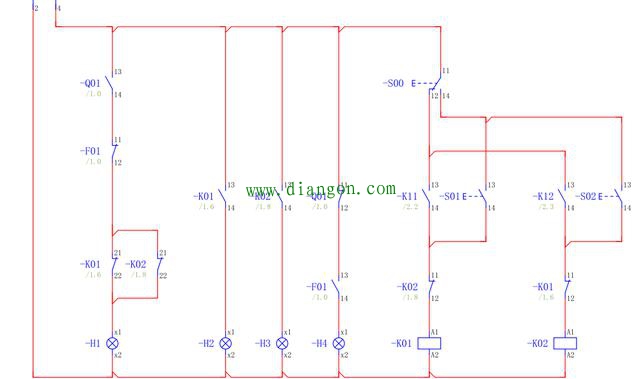

图2 控制回路

如何用西门子PLC控制电机的正反转运行

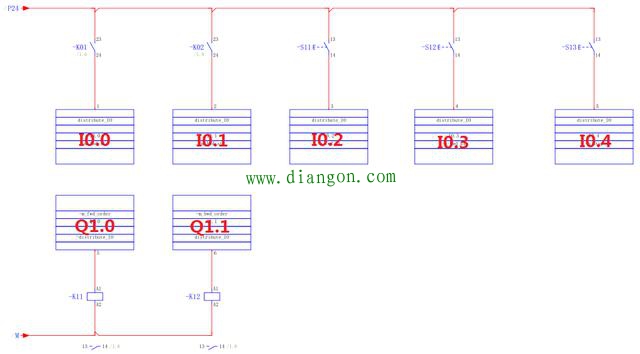

图3 PLC I/O点
电路说明：
1、电机有遥控/就地两种控制方式，由转换开关-S00进行转换；
2、就地控制即现场机旁按钮启动控制，一般用于测试电机的功能、状态，所以一般选择可自复位的按钮，即按下按钮，电机启动；松开按钮，电机停止；
3、遥控即由PLC进行电机的启停控制。PLC的输出点（Q1.0、Q1.1）控制中间继电器的线圈，从而控制接触器-K01、-K02的吸合，达到控制电机启停的目的。
4、电机启停的使能有很多种方法，为方便讨论，这里选用两个自复位按钮（-S11、
-S12）作为启动使能，-S13用作电机停止信号。
由于电气控制回路较为简单，这里就不做详细介绍了。表1为电路中的相关器件及功能说明。

如何用西门子PLC控制电机的正反转运行

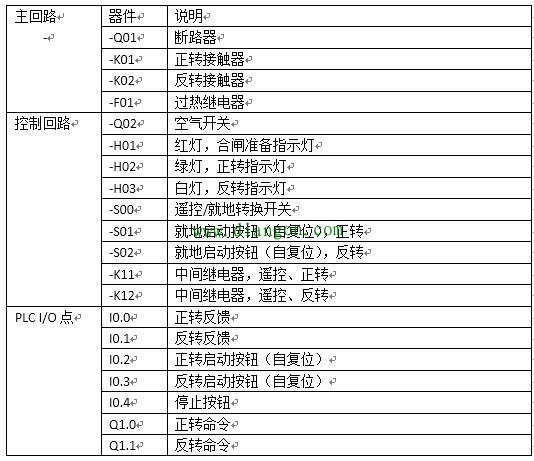

表1 器件及功能说明
二、电气连接
由于控制逻辑比较简单，这里就不画控制流程图了，具体控制程序如图4、图5所示。

如何用西门子PLC控制电机的正反转运行

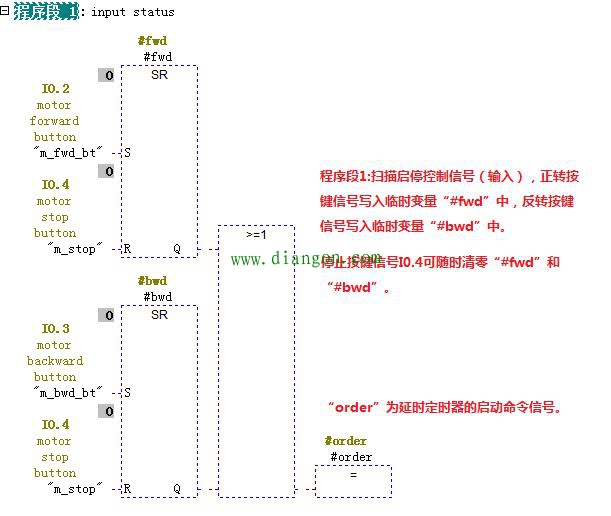

图4 扫描输入信号状态

如何用西门子PLC控制电机的正反转运行

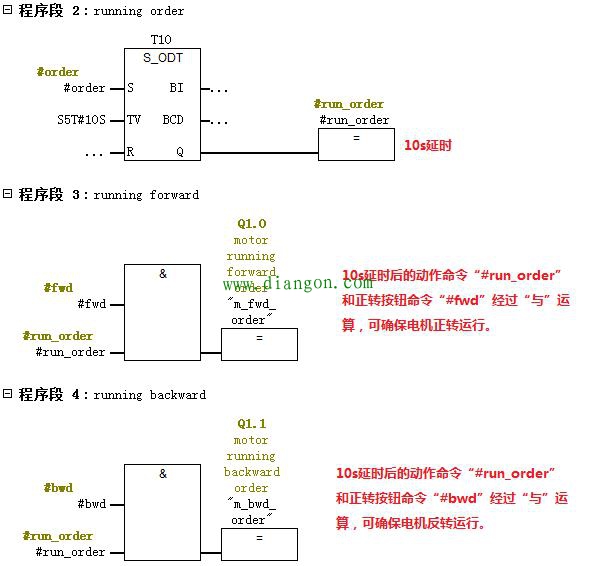

图5 正、反转延时启动控制
以正转控制为例，其控制过程如下：
1、按一下下-S11按钮，PLC的I0.2输入一个脉冲信号，经过"SR"触发器（复位优先），"#fwd"为1，且"或"运算后的"#order"为1；
2、 "#order"的高电平启动延时定时器T10，延时10s后，"#run_order"为1；
3、由于"#run_order"和"#fwd"同时为1，则"与"运算后的Q1.0也为1，正转命令发出，电机正转运行；
4、在上述过程中的任何时候，停止按钮-S13按下，I0.4输入的脉冲信号会使"#fwd"变为0，此时，若电机正转，则电机停止运行；若仍处于计时状态，则计时器停止计时，直到下次有启动信号时，在重新计时。
================
需要注意的问题：
1、由于在电气控制回路中已经对正、反转进行了互锁，所以在编程时不需要对正、反转按钮输入命令做额外的互锁处理；
2、 I0.0、I0.1分别为电机正、反转的状态反馈信号，当正转命令Q1.0=1时，若一定时间后I0.0仍不变为1，则说明正转启动失败，此时要强制令Q1.0=0，且向系统报错。由于驼子太懒了，这部分功能就不做了，留到WinCC部分再一并加以讨论。

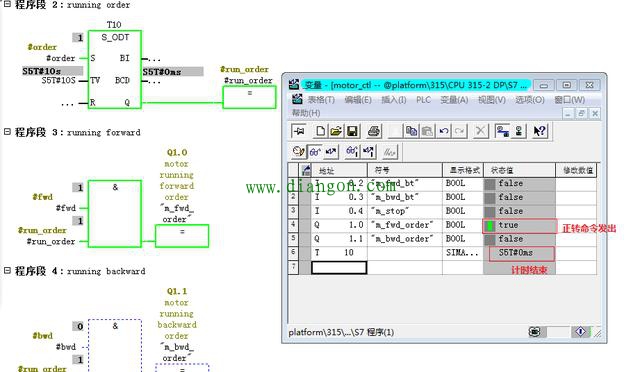

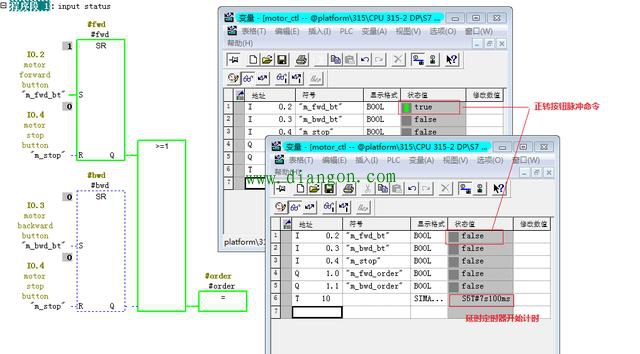

三、测试
