零线(N)与地线(PE)的区别

1.地线对地电位为零，就近接地。
2.零线的对地电位不一定为零。零线在变电所接地，和本地接地可能存在电位差。
3.因为零线和火线组成电流回路，在零线断开时会存在电压，也就相当于火线。
如下图所示的3中电力系统，带你认识零线和火线的区别。

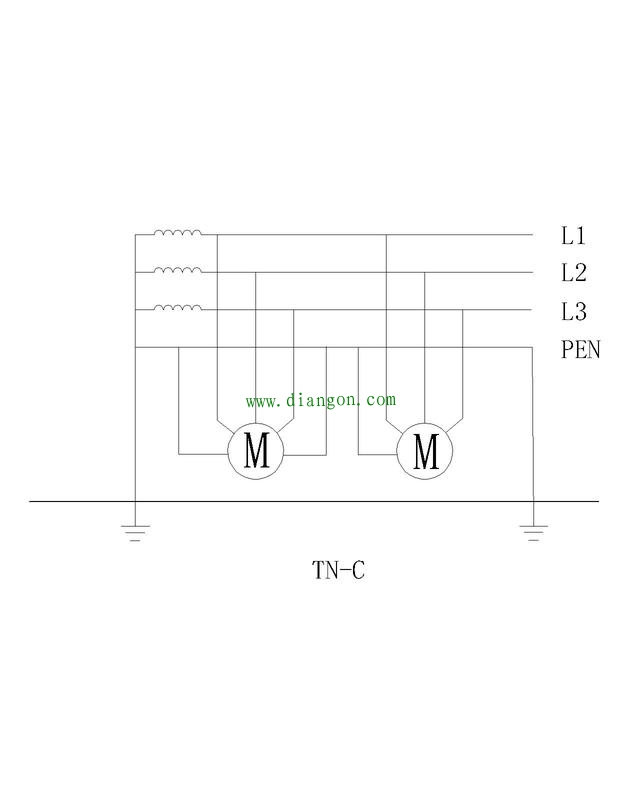

TN-C 系统(三相四线制) ，该系统又称为保护中性线(PEN)线。它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。适用于三相负载基本平衡的情况。

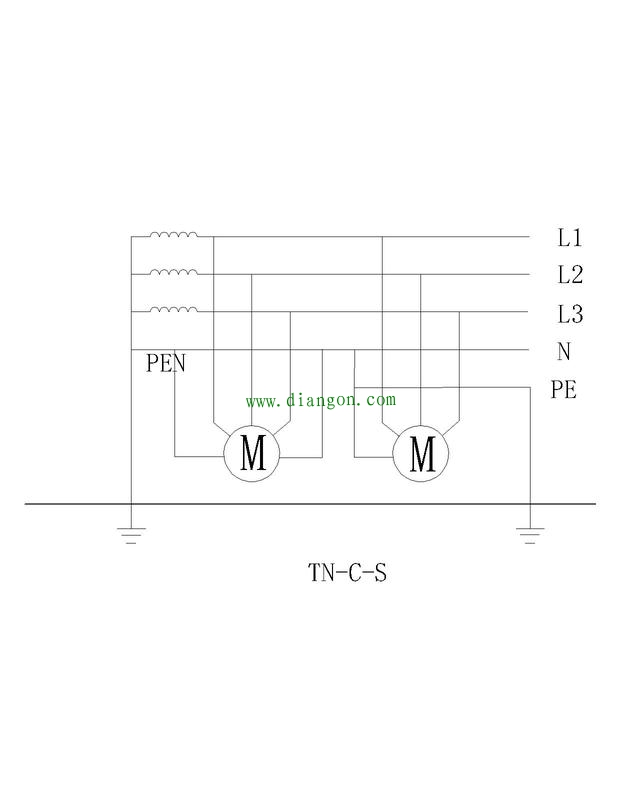

TN-C-S 系统(三相四线与三相五线混合系统) ，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C 系统和TN-S 系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。

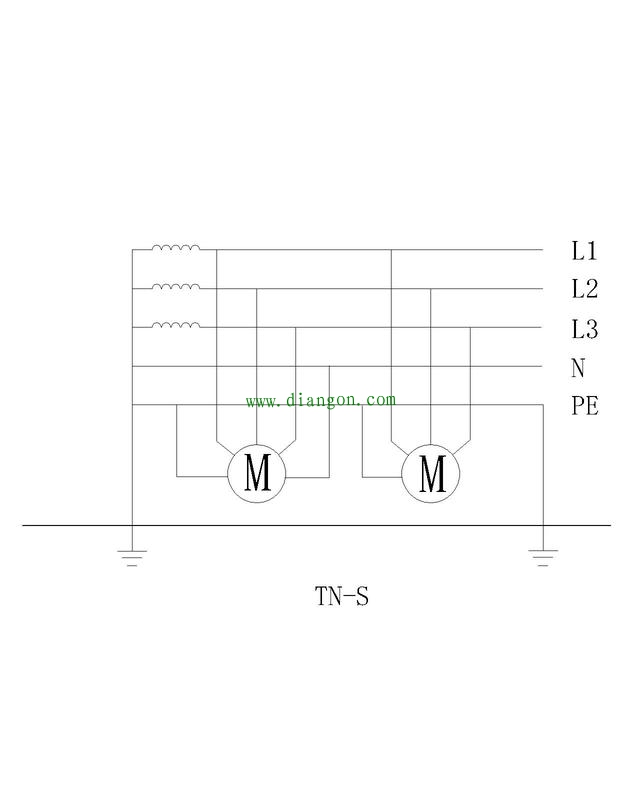

TN-S 系统就是三相五线制，该系统的N 线和PE 线是分开的，从变压器起就用五线供电。它的优点是PE 线在正常情况下没有电流通过，因此不会对接在PE 线上的其他设备产生电磁干扰。此外，由于N 线与PE 线分开，N 线断开也不会影响PE 线的保护作用。TN-S系统安全可靠，适用于工业及民用建筑等低压供电系统。
