3分钟时间给大家讲解如何接三相四线电度表

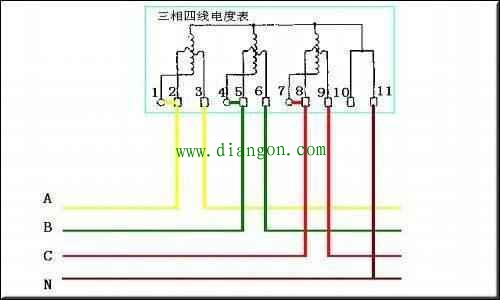

简单的说：三相电度表有十一个接线孔，其中最后两个孔10、11是零线接孔，13，46，79，分别接三个互感器(每个互感器有两接线端子，注意它们是分出入的)。而258是接相线的。当然还有别是的接法，这样说简单些而已。
三相四线制有功电度表带电流互感器带电流表带电压互感器接线原理图：

3个互感器S1接分别电表1、4、7。S2接电表3、6、9并接地。电表的2、5、8接电源三相A.B.C上端，电表10号端接零线。
接线要点：
1、不能接错相，就是A相电流必需与A相电压接在一组，B、C相同理；
2、电流线首尾端不能按错。
