变电站的防雷设备

独立避雷针接地
1）独立避雷针应设独立的集中接地装置，其接地电阻不大于10Ω。
2）独立避雷针及其接地装置与道路或建筑物的出入口距离应大于3m，当小于3m时，应采取均压措施或铺设鹅卵石或沥青路面。
3）独立避雷针的接地装置与地网的地中距离不应小于3m。
4）接地引线采用镀锌扁钢时应防腐，搭接长度符合要求。
5）避雷针的接地点至少来至不同两处与集中接地装置相连。
6）引线横平竖直，简洁美观，地面以上部分刷15mm-100mm范围黄绿漆标示，间隔宽度顺序一致。
7）避雷针法兰连接处应进行跨越短连接接地线。
一次设备接地
一次设备主要有主变及附属设备、电抗器、GIS设备、开关柜、接地变、站用变、SVG无功补賞装置、隔离开关、避雷器、互感器等。
1）电抗器部分地网及水泥基础内不得有闭合金属体形成闭合环路，断开点地中距离符合要求，电抗器采用金属围栏时，金属围栏设置明显断开点，不应通过接地线构成闭合回路。
2）升压站所有设备支架、构架、设备基础、爬梯的金属部分均应用接地引线与主网两点可靠连接。
3）主变各有一处水平接地极断开，基础边有两根引自不同方向的接地线作主变接地用。
4）电流互感器、电压互感器、电抗器、主变中性点等带电二次部分的一次设备须不少于两根引下接地线与地网连接，支架与钢体可利用本体作为接地体。
5）隔离开关等一次设备每根支柱不少于一根引下接地线与地网连接。
6）升压站所有电缆金属保护管及电气设备机构箱、汇控柜、接线盒、端子箱等均应接地明显、可靠（GB50303-2011建筑电气工程施工质量验收规范为准）。
7）成列安装盘柜基础型槽钢和成列开关柜应有不少于两处的可靠接地。
电气房内高低压开关室内的接地干线应有不少于2处与接地装置引出干线连接，眀敷接地线支撑间的距离在水平直线部分宜分为0.5m-1.5m,转弯部分为03m-0.5m,不应有高低起伏及弯曲现象，配电房内的接地干线上应设置不少于2个以上供临时接地用的接线柱或接地螺栓。接地线沿墙壁水平敷设时，离地面距离宜为250mm-300mm，与墙壁间的间隙为10mm-15mm,表面应涂以15mm-100mm宽度相等的黄绿漆条纹标识，引向建筑物的入口处和检修用临时接地点处应刷白色底漆并标以黑色标识接地代号。
建筑物屋顶明敷一圈直径12镀锌圆钢作为避雷带，焊接长度为其直径的6倍，双面焊接，避雷带直线间距为1米，转角段为0.5m，高150mm，再用直径12镀锌圆钢通过焊接与柱内主筋进行可靠连接为电气通路，室外距地面0.5m处预埋钢板100mmx100mmx10mm（与钢筋可靠连接），然后与主接地网连接，建筑物四角的外墙引下线在距室外地面上0.8m处设测试卡的，做法见图集99D501-12-23页及参考GB50057-2010建筑物防雷设计规范。
光伏电站一般都建在山区、屋顶厂房等区域，这类地区雷电活动比较频繁，加上电站地势较高，很容易遭到雷电的侵袭，所以光伏电站的防雷和接地尤为重要，光伏电站的接地好坏直接影响电站的电力系统长期安全稳定运行的必要条件。
防雷和接地是电力系统中不可缺少的电气安全技术，防雷和接地是否合理不仅影响电力系统的正常运行，而且也影响电气设备和人身安全，为了保证光伏电站的安全、稳定、可靠运行，需要光伏电站建设各参与方给予高度重视。

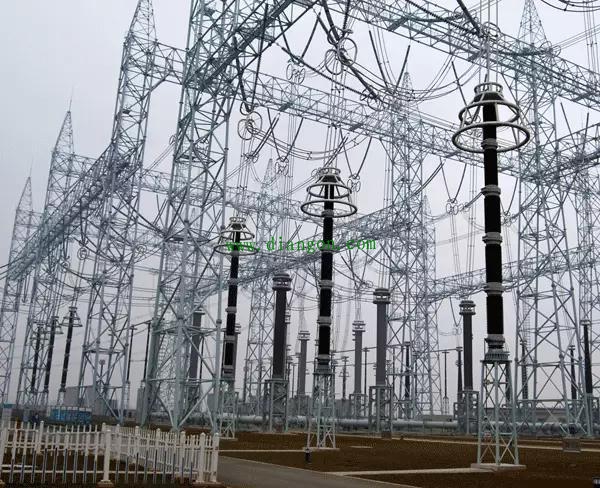

变电站还装有防雷设备，主要有避雷针和避雷器。
避雷针是为了防止变电站遭受直接雷击将雷电对其自身放电把雷电流引入大地。在变电站附近的线路上落雷时雷电波会沿导线进入变电站，产生过电压。另外，断路器操作等也会引起过电压。
避雷器的作用是当过电压超过一定限值时，自动对地放电降低电压保护设备放电后又迅速自动灭弧，保证系统正常运行。目前，使用最多的是氧化锌避雷器。
