12伏直流稳压电源制作方法图解

如果功率不大，可以使用7812三端集成IC加变压器来实现了。

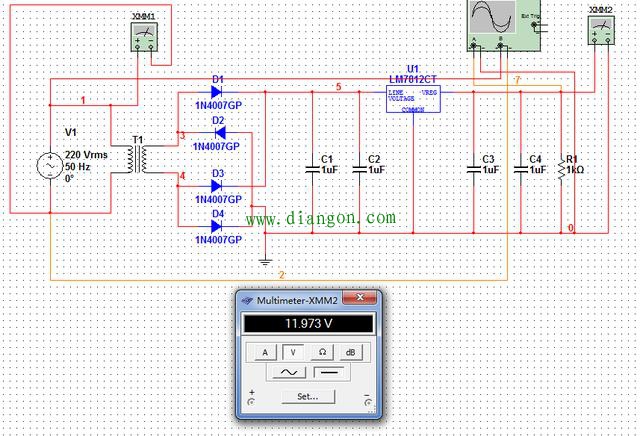

T1是交流降压变压器。把220V交流电压降为较低的电压，对于这个12V'输出的线性稳压电源来说，T1的次级电压设置为14V~15V就足够了；
D1、D2、D3、D4组成整流桥，把T1次级输出的交流电压转换为单向脉动电压；
C1、C2是输入滤波电容，把单向脉动电压再变换为带有少量纹波的直流电压。这个直流电压除了带有纹波之外，还会随着电网电压的波动而变化，是不稳定的；

LM7812是线性稳压器，把不稳定的、带有交流纹波的直流电压变换成稳定的高质量的12V直流电压；
C3、C4是输出滤波电容，主要作用是抑制7812可能产生的自激振荡，确保其正常工作。
