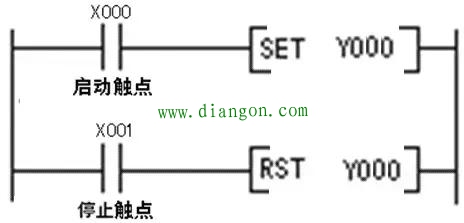

采用置位复位指令实现起动、自锁和停止控制PLC梯形图

其plc接线图与上篇（起动、自锁和停止控制的PLC线路与梯形图）是一样的。
线路与梯形图说明如下：
当按下起动按钮SB1时，梯形图中的起动触点X000闭合，[SET Y000]指令执行，指令执行结果将输出继电器线圈Y000置1，相当于线圈Y000得电，使Y0、COM端子之间的内部硬触点接通，接触器线圈KM得电，主电路中的KM主触点闭合，电动机得电起动。
当按下停止按钮SB2时，梯形图程序中的停止触点X001闭合，[RST Y000]指令被执行，指令执行结果将输出线圈Y000复位，相当于线圈Y000失电，Y0、COM端子之间的内部硬触点断开，接触器线圈KM失电，主电路中的KM主触点断开，电动机失电停转。
