光控照明灯电路动作原理详解

光控照明灯电路利用管敏元件自动控制照明灯。

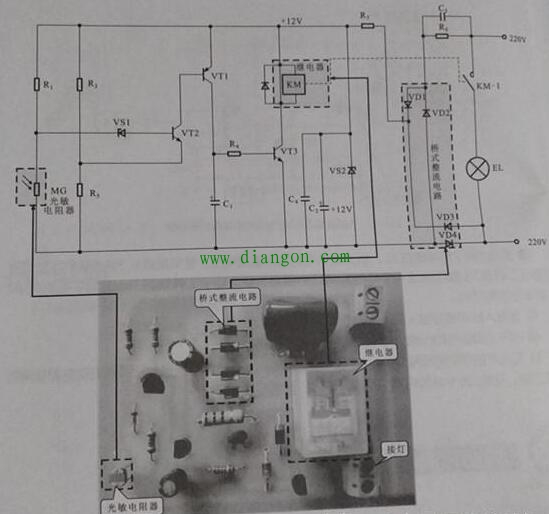

光控照明灯点路见下图。
该电路利用光敏电阻进行照明控制。白天光线强，光敏电阻阻值小，继电器不动作，照明灯不亮；晚上光线暗，光敏电阻阻值变大，继电器导通，照明灯点亮。

该电路由照明电路、电源电路、控制电路构成。
电源电路由桥式整流堆、电阻R6，电容C3构成；
照明电路由照明灯、继电器构成；
控制电路由光敏电阻MG、继电器KM、电阻、电容，三极管、稳压二极管构成。
光控照明灯电路工作过程
1.白天工作过程

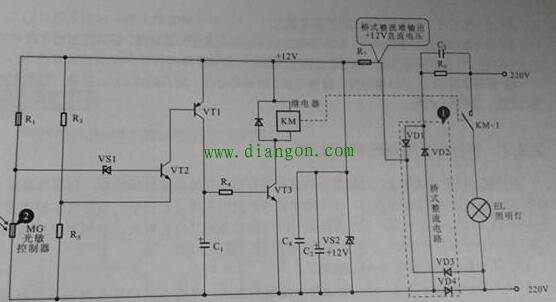

1）220V交流电引入电路后，经过电阻R6，电容C3降压，桥式整流后，经电阻R7，稳压二极管VS2稳压后，形成 12V直流电，为控制电路供电。
2）光敏电阻MG在白天阻值小，三极管VT1，VT2，VT3都处于截止状态，继电器KM不动作，常开触点KM-1断开，照明灯供电断路，灯不亮。

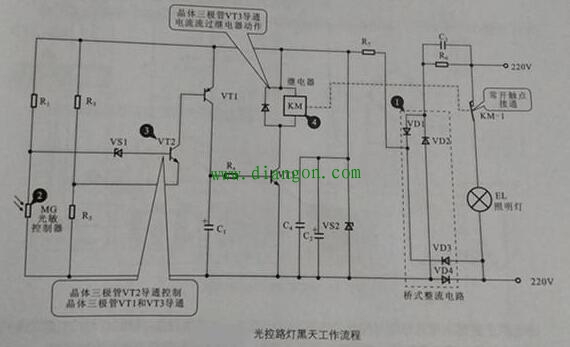

2.夜晚工作过程
1）夜晚光敏电阻MG阻值变大
2）因MG阻值变大，VT2基极电压上升，电压升高到足以使VT2导通，为VT1基极提供导通电流，从而使VT1和VT3导通
3）随着VT1和VT3导通，继电器KM动作，常开触点KM-1接通，照明电路通路，照明灯EL点亮。
