电位器三个引脚怎么接?电位器怎么接线?三脚电位器接法图解

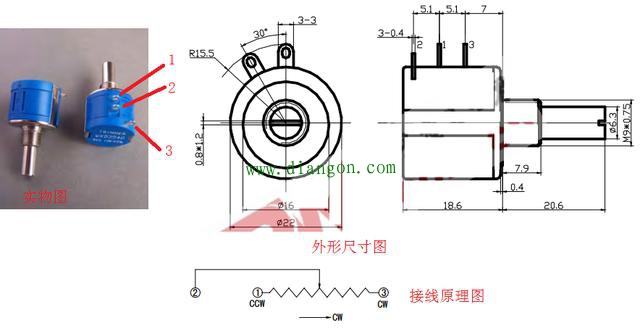

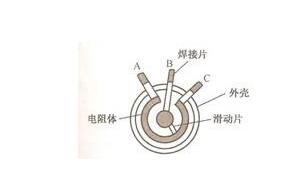

1、电位器（或微调电阻等等）常规引脚（仅举例说有3个引脚的电位器），两头的电阻值是固定的，中间引脚对任何一端引脚的电阻值是可变的；

2、它等效于从中间引脚起把电位器分成两个串联的电阻，串联总阻值是固定的；

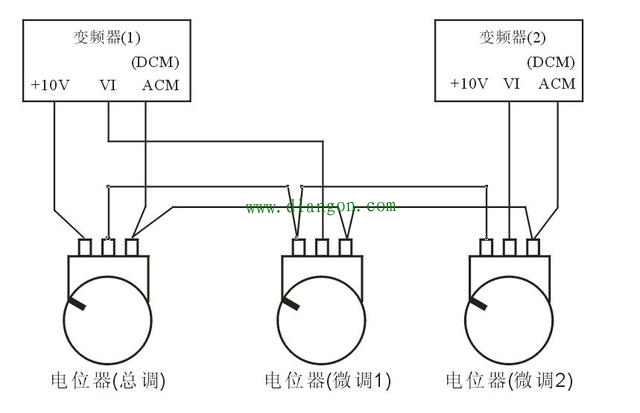

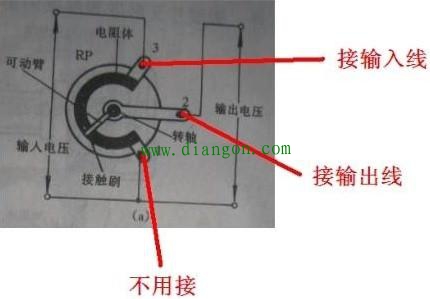

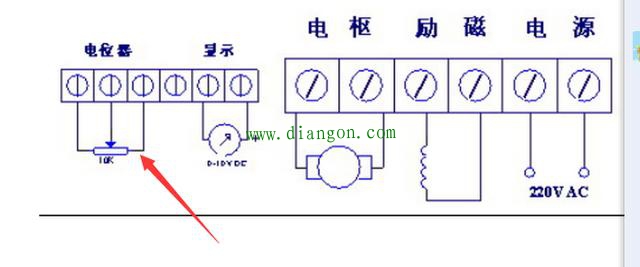

3、因此，如果作为可变分压电阻用，则一端接输入电压，中间端接输出，余下端接地；

4、如果作为可变电阻用，一端接输入电压，中间端接输出，余下端可悬空，或与中间端连接；
