什么是二次回路标号?交流和直流二次回路标号的基本原则

为便于安装、运行和维护，在二次回路中所有设备间的连线都要进行编号，称为二次回路标号。标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。

二次回路标号的基本原则：

(1)凡是各设备间要用控制电缆经端子排进行连接的连接导线，都要按回路编号原则进行编号。

(2)某些装在屏顶上的设备与屏内设备的连接也需经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样要按回路编号原则给予相应的编号。

(3)为明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋予不同的数字符号。因此，在二次回路接线图中，只要看到标号，就能知道这一回路的性质而便于维护和检修。

交流二次回路标号的基本原则

(1)交流回路按相别顺序标号除用三位数值编号外，还加有文字标号以示区别，如U411、VA411、W411。交流回路的文字标号如表1所示。

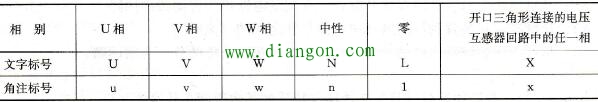

表1 交流回路的文字标号

(2)对于不同用途的交流回路，使用不同的数字组，如表2所示。

1)电流回路的数字标号，一般以10位数字为一组，如U401～U409，V401～V409，W401～W409，……，U591～U599，V591～V599，W591～W599。若不够时，也可以20位数为一组，供一套电流互感器之用。

2)几组互相并联的电流互感器的并联回路，应先取数字组中最小的一组数字标号。不同相的电流互感器并联时，并联回路应选任意一相电流互感器的数字组进行标号。
