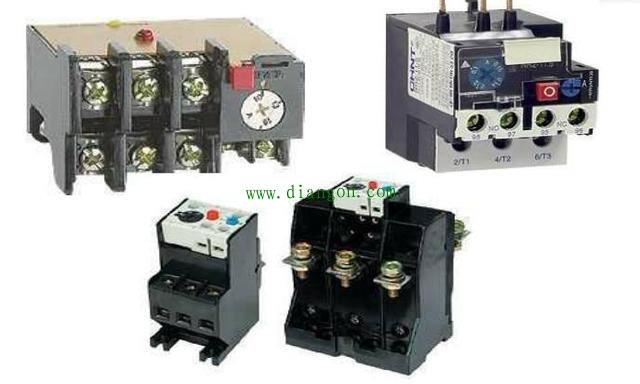

热继电器的原理和作用

热继电器是一种保护继电器，用于电动机或其它电气设备、电气线路的过载保护。工作原理是电流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现对负载的过载保护。

1、鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。符号为FR。
2、热继电器由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。下图中所示的双金属片下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。
3、热继电器动作后，双金属片经过一段时间冷却，按下复位按钮即可复位。
4、有些型号的热继电器还具有断相保护功能。热继电器的断相保护功能是由内、外推杆组成的差动放大机构提供的。
5、若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
6、使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
7、热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。这种作用称温度补偿作用。
8、它有复位方式调节螺钉。当螺钉位置靠左时，电动机过载后，常闭触头断开，电动机停车后，热继电器双金属片冷却复位。常闭触头的动触头在弹簧的作用下会自动复位。此时热继电器为自动复位状态。将螺钉逆时针旋转向右调到一定位置时，若这时电动机过载，热继电器的常闭触头断开。其动触头将摆到右侧一新的平衡位置。电动机断电停车后，动触头不能复位。必须按动复位按钮后动触头方能复位。此时热继电器为手动复位状态。若电动机过载是故障性的，为了避免再次轻易地起动电动机，热继电器宜采用手动复位方式。若要将热继电器由手动复位方式调至自动复位方式，只需将复位调节螺钉顺时针旋进至适当位置即可。
