三相异步电动机Y-△转换控制的继电器线路图

三相交流异步电动机启动时电流较大，一般是额定电流的5～7倍。故对于功率较大的电动机，应采取降压启动方式，以降低启动电流。Y-△降压启动是常用的方法之一。
启动时，定子绕组首先接成星形，待转速上升至接近额定转速时，再将定子绕组的接线换成三角形，电动机便进入全电压正常运行转态。
图为继电器-接触器实现的Y-△降压控制电路。它是根据启动过程中的时间变化，利用时间继电器来控制Y-△的转换的。
具体控制要求：合上电源刀开关，按下启动按钮SB2后，电动机以星形连接起动，开始转动5s后，KM3断电，KM2闭合，星形起动结束，电动机以三角形连接投入运行。

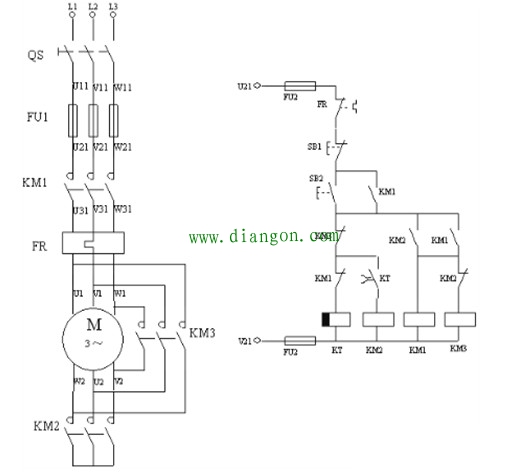

图 三相异步电动机Y-△转换控制的继电器线路
