什么叫电气原理图?什么叫电气接线图?如何根据电气原理图绘制电气接线图

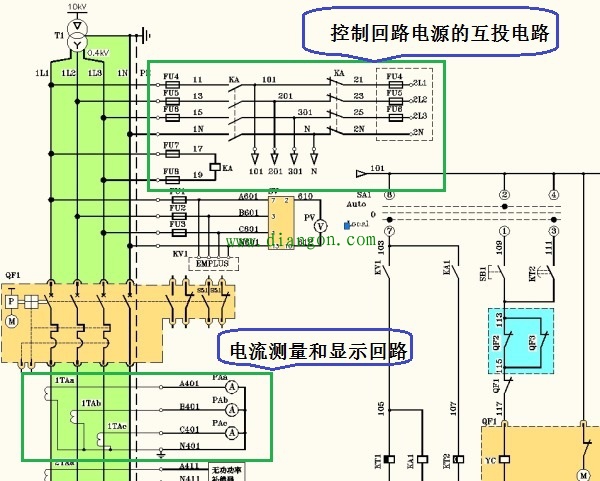

此图就是控制原理图。
接线图的第一个任务：绘制和标明接线端子的进线与出线关系
1）实现门板过渡和柜间过渡任务的接线端子
我们先来看电流测量和显示回路。
在这里，我们看到了三个电流互感器，符号是1TAa~1TAc，还看到三个电流表，符号是PAa~PAc。电流表一般安装在开关设备的门板上，而电流互感器则安装在开关设备的内部。因此，在布线时就必须考虑到活动连接的问题。
规范规定：活动连接必须经过接线端子。对于电流测量和显示回路而言，首先用导线从电流互感器连接到靠近门板的端子上，再从端子的另一侧用导线连接到电流表上。
我们看下图：

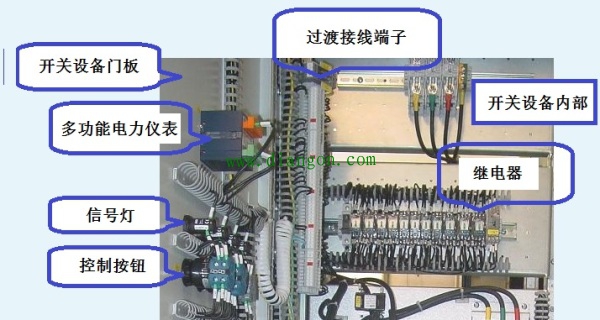

从图中我们看到柜内的各种开关电器，还有门板上的控制按钮、信号灯和多功能电力仪表。多功能电力仪表的电流信号线就来自于电流互感器。
图中我们看到了过渡接线端子，它的任务就是过渡柜内与门板上的开关电器之间的导线连接。

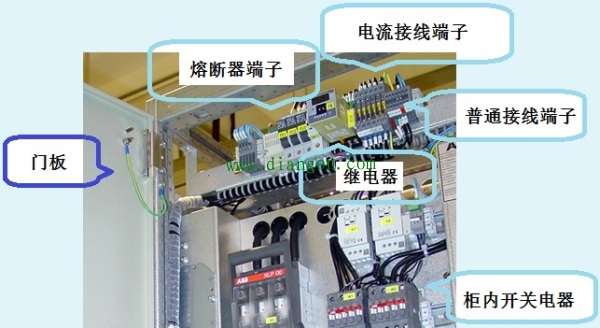

下图的上部是用于柜间连接的接线端子，用于控制线、控制电源小母线、信号线、接地线的连接。

2）远程控制线、信号线的进线和出线的接线端子
所谓远程控制线、信号线一般用于远程控制，也包括dcs的干接点测控线。
所谓干接点，指的是电源由测控装置提供，被测线路不提供电源。
接线图的第二个任务：标明某根线来自何处，去向何方

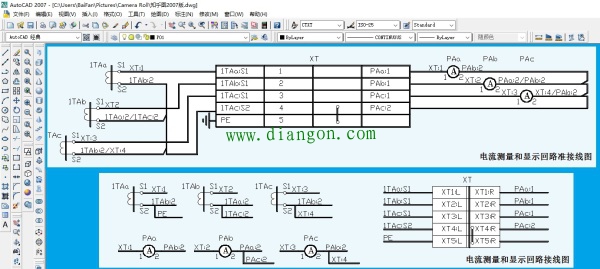

现在，我们再来看电流测量和显示回路图。不过，这里的图已经是准接线图和接线图了。如下：

我们已经知道，引自电流互感器的线必须上端子，然后再从端子接到电流表。
我们来看1TAa的接线：
电流互感器的二次回路有两个端子，分别标记为S1和S2。这两个端子与同名端有关，当电流互感器一次回路电流流入互感器穿心时，S1是同名端。
我们看到，从1TAa的S1端子引了一条线到XT接线端子的第一个端子XT1。因此，这条线在电流互感器1TAa的S1侧标记为XT1，而在XT1处则标记为1TAa:s1。可以看出，这条线的线头标记是以接到何处来标记的。
再看电流表侧：从XT1接到电流表PAa第1点的接线左右两侧分别标记为：PAa:1和XT1。
注意看电流表PAb的2点，它引出两条线，一条接到PAa:2，另一条接到PAc:2。
我们看到，从一个点只能引出不超过2条线，并且每条线的头尾都明确无误，不可能接错。同时，整台开关柜内哪怕有几百条线，但所有的线都不会重复。
所以，按接线图配置的线，又叫做工艺配线，它的特点就是准确，不重复。
接线图适用于开关柜制造厂配线之用。
如何从控制原理图绘制接线图？
不用说，这都是开关柜制造厂制图人员的工作了。
我们看到，从控制原理图绘制接线图是很麻烦的。绘制接线图一定要对开关电器实际接点标记十分熟悉。例如交流接触器的一次回路标记是1、2、3、4、5、6等等，而二次回路的常闭接点标记为11、12、21、22、31、32、41和42等等，二次回路的常开接点标记则为13、14、23、24、33、34、43、44等等。
另外，在接线端子处，由于大量的线在此集中，所以二次线在此构成线束。
那么在较大型的开关柜制造厂是如何处理接线图的？又如何处理线束的制造问题？
解决的办法是这样的：
（1）按标准绘图方法绘制控制原理图。
这里所指的标准方法，不但包括图符符合ISO和国家标准，同时，该连接的导线一定要真正的连接；
（2）通过ACAD自己的数据库和VBA，再配套相关软件，自动转换成接线图；
（3）将接线图发给自动线束制作机，让它按图纸要求生成线束，并打印所有线头线尾的标记——号码管。
如此一来，既能够实现图纸转换的准确性，降低人工成本，又提高了质量。工人们只需要把线束安装到端子附近，把线头接到各个部位即可。
不过，这需要ACAD制图系统与机器设备联动。
对于普通的中小成套开关柜制造企业，没有能力去配置这些线束设备，但却有另外一个捷径，既让ACAD自动生成接线图。
我们知道，ACAD是能与EXCEL交换信息的，由于接线图并非一定要绘制成图，我们也可以用EXCEL的表格形式把导线的线头线尾标记记录下来，这样，工人们拿着EXCEL表格，照样能施工。
当然，这要利用ACAD的VBA和EXCEL的VBA来进行数据交换了。其实从原理图到实际的产品，中间就需要一个转换的过程，就是说把图纸上的各种符号转化为实际的元器件。各类器件相对较为容易转换，但是导线和端子相对来说不太容易从原理图上体现，那么接线图需要补完原理图中所缺失的信息。
作为单纯的接线图来讲，所需要表达的信息主要有以下几点
1）需要用什么样的线
图纸上只是一根线条，那么在操作的时候就需考虑线缆型号、规格、线长、两端头的处理等信息，这样才能让操作工按图索骥；
2）连接线的起止
简单来说就是导线是连接哪两个地方的，就像张工所说的，图纸上绘制的是接接触器的线圈，那么进线就是1、3、5，出线就是2、4、6，如果另一端需要下端子，那就标明哪个端子排的哪一个；
3）从工艺角度所需补完的信息
比如原理图上显示某处220V电源从主回路上取，那么作为接线图就需要考虑具体接哪一个地方；再比如原理图上20根公共线下端子，那么你是选取20个端子两两串连，还是选取分线端子等特殊端子。
那么现在回答题主的问题
首先，你需要对原理图、各类元器件非常熟悉，这样才能做到胸有成竹；
其次，需要对现场工艺有充足的了解，才能做到有的放矢；
最后，标准化啊标准化，图纸标准化，排布标准化，加工标准化。。。。。。如果没有标准化为前提，那么接线图无从谈起，或者说仅仅能做一些简单地转化，对现场意义不大。
