怎样阅读电气原理图

电气原理图一般分为主电路和控制电路及保护电路。主电路中通过的电流相对较大，主要是对压缩机、风机、水泵、电加热等主要用电设备供电；控制电路主要是给控制器及控制器外围的电器元件如交流接触器、过流保护器等供电；保护电路则是机组的各种保护反馈给控制器或通过控制电路实现保护的回路。

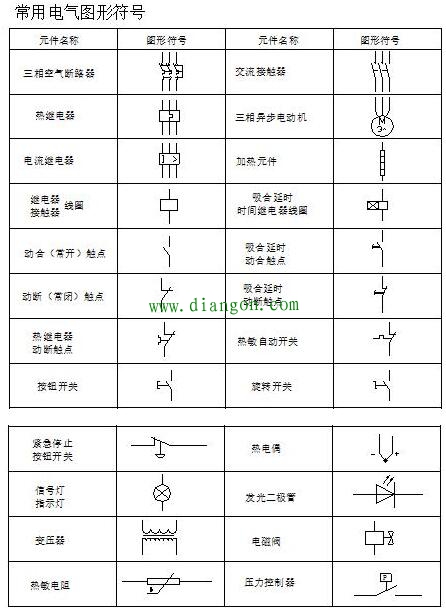

看图步骤：
⑴先看主电路，看主电路中有些什么用电设备。
⑵看主电路中的用电设备是用什么电器元件控制的。
⑶看保护电路中各有多少种保护元件，保护元件的保护回路是反馈给哪里的。

怎样计算空调机组电参数：
⑴单相空调：P=U*I*cosφ。其中cosφ为功率因数，阻性负载（如电加热管等）为1，感性负载（如电机等）小于1。内销机组中，U为220V。
⑵三相空调：P= √3*U*I*cosφ。其中cosφ为功率因数，阻性负载（如电加热管等）为1，感性负载（如电机等）小于1。内销机组中，U为380V。
注：电机铭牌上的标的功率为输出功率，与输入功率的关系为：P输出＝P输入*η，其中η为效率。
