中间继电器的作用原理、规格型号、电气符号 你需要了解的知识都在这里

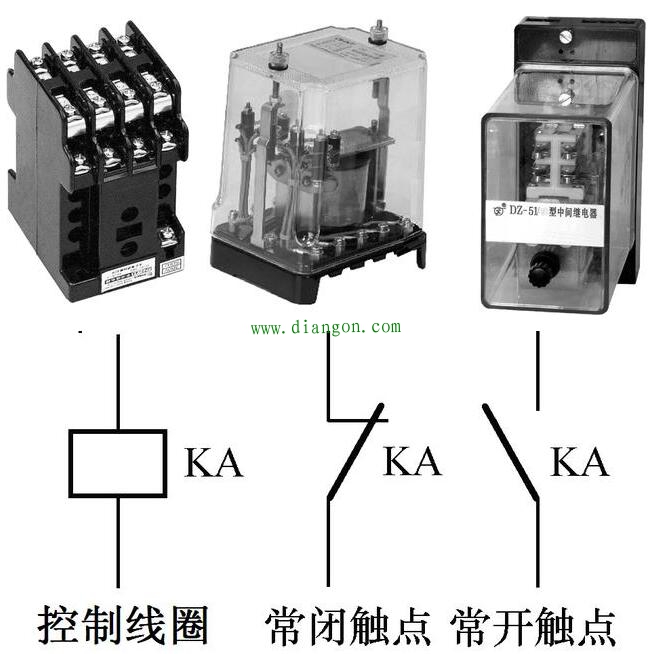

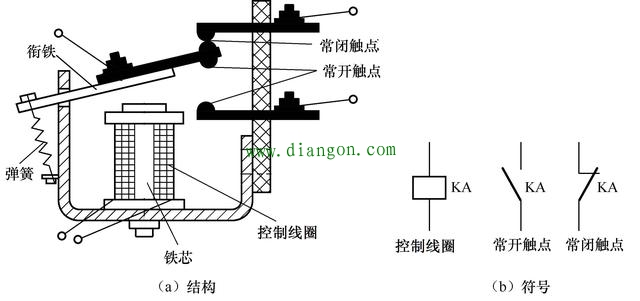

1.符号及实物外形

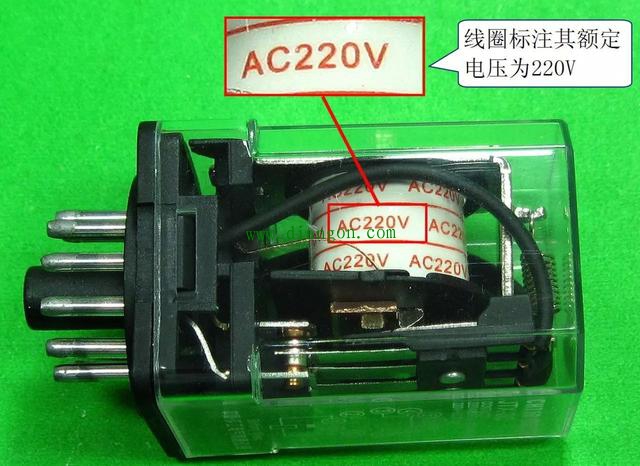

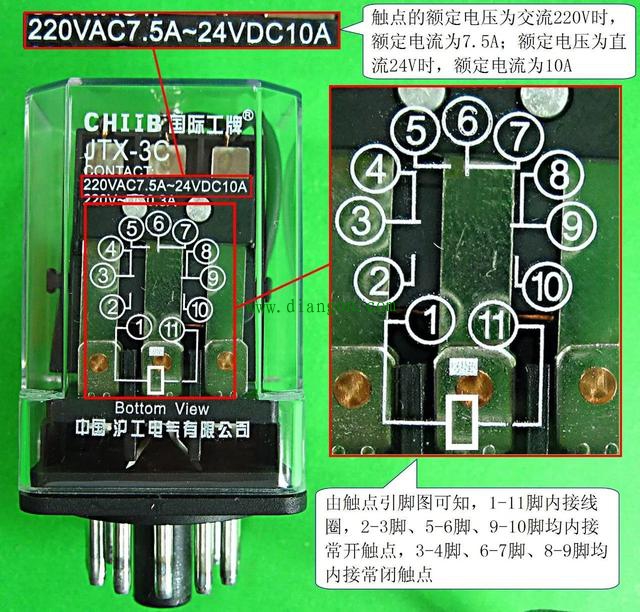

2.引脚触点图及重要参数的识读

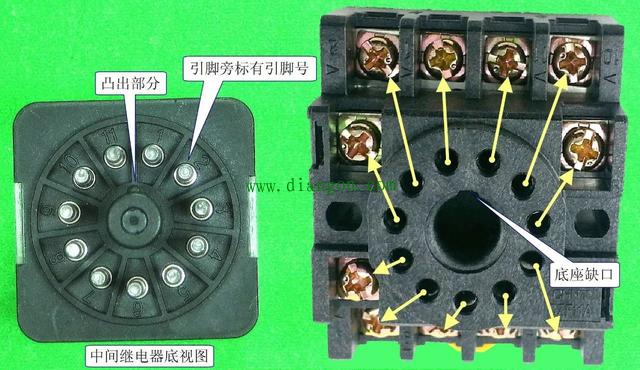

采用直插式引脚的中间继电器，为了便于接线安装，需要配合相应的底座使用。

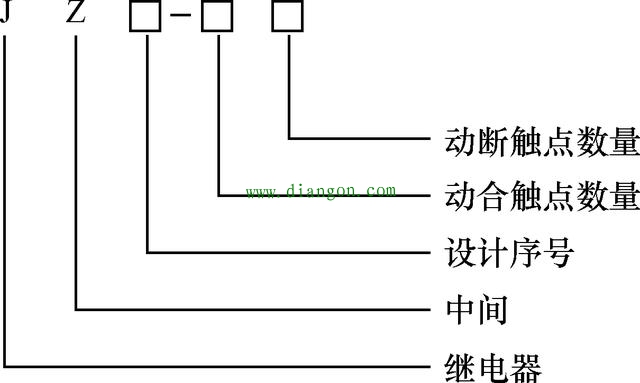

3.型号与参数

4.选用
在选用中间继电器时，主要考虑触点的额定电压和电流应等于或大于所接电路的电压和电流，触点类型及数量应满足电路的要求，绕组电压应与所接电路电压相同。
5.检测
中间继电器电气部分由线圈和触点组成，两者检测均使用万用表的电阻挡。

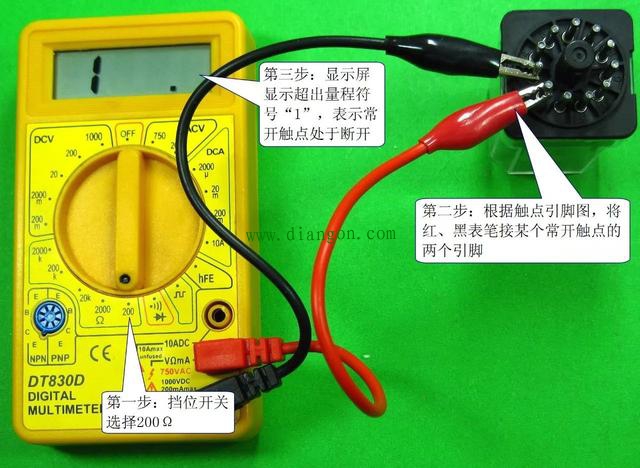

①控制线圈未通电时检测触点。触点包括常开触点和常闭触点，在控制线圈未通电的情况下，常开触点处于断开，电阻为无穷大，常闭触点处于闭合，电阻接近0Ω。中间继电器控制线圈未通电时检测常开触点如下图所示。

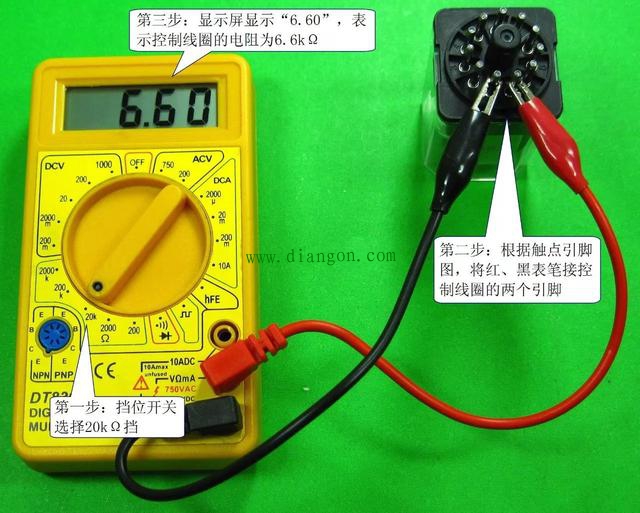

②检测控制线圈。中间继电器控制线圈的检测如下图所示，一般触点的额定电流越大，控制线圈的电阻越小，这是因为触点的额定电流越大，触点体积越大，只有控制线圈电阻小（线径更粗）才能流过更大的电流，才能产生更强的磁场吸合触点。

③给控制线圈通电来检测触点。给中间继电器的控制线圈施加额定电压，再用万用表检测常开、常闭触点的电阻，正常常开触点应处于闭合，电阻接近0Ω，常闭触点处于断开，电阻为无穷大。
